畢節相位伏安表雙鉗差動界面如圖八所示。本界面是利用雙鉗法進行差動保護裝置接線的分析，用2只鉗形電流表對被測保護裝置的各相電流依次進行測量（其中A相鉗固定測量電流Iah，B相鉗為活動鉗，依次測量其他5個相別的電流），并依次繪制單個參數的向量圖，當全部測試完畢后，測試結束。在測試過程中一定要注意，改變活動鉗表后一定要按下相應的輔助鍵。圖中左側為測試提示：用輔助功能鍵F1－F5分別鎖定Ibh、Ich、IaL、IbL、IcL幾種參量，繪制出相應的矢量，右側為實際繪制的矢量圖。矢量圖下側為各參量相對應的數據。測試結束后可按鍵將結果保存。6．三線計量界面圖九、三線計量如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定。上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。

<畢節>天正華意電氣設備有限公司

畢節相位伏安表在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕、易爆環境下操作，保持產品的清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄1．概述 ．主要用途43．主要功能及特點54．技術指標65．面板布置說明76．操作方法91．概述隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。公司推出的電能質量分析儀是一臺高性能的多功能電能質量分析儀。采用DSP＋ARM＋CPLD 內核，3.2”大屏幕液晶(320×240點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。后臺管理分析軟件，功能豐富，操作方便。

<畢節>天正華意電氣設備有限公司 無線語音核相儀2023實時更新(上新)

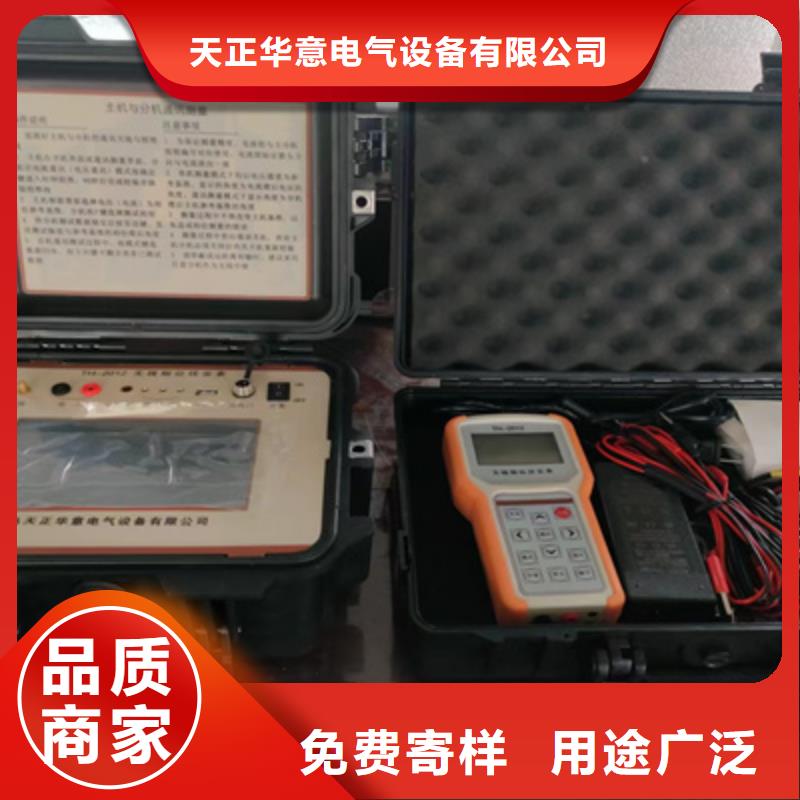

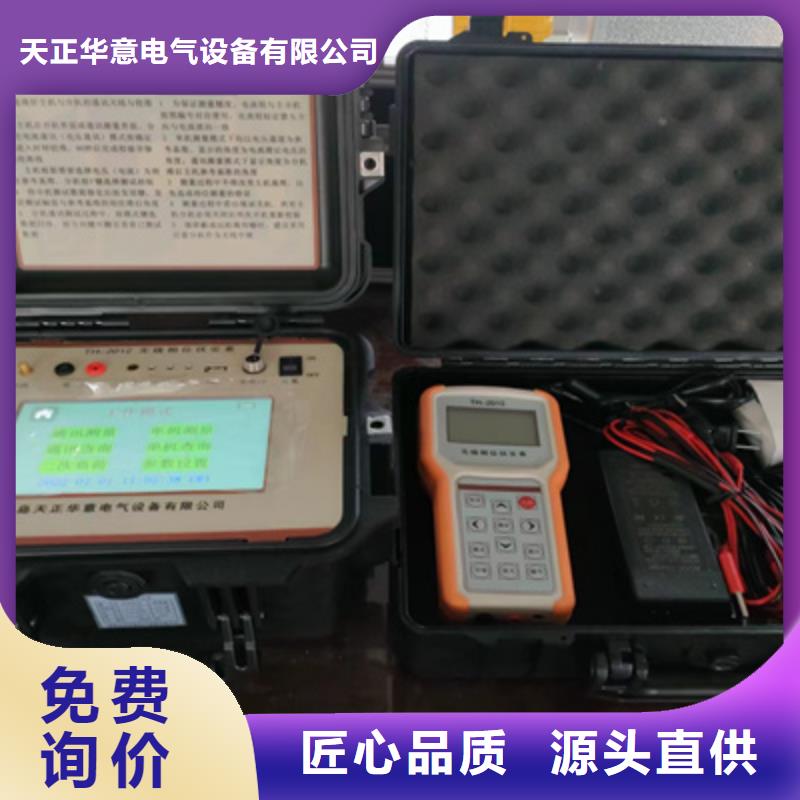

畢節相位伏安表分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。圖8 主機通訊查詢主界面圖9 主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面，直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度，在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同（圖10）。圖10 主機相位圖表顯示界面說明：主機一屏可同時存儲主機參考基準幅值及分機3組，每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例，，由裝置測試完成全部測試，主機生成主變差動六角圖。變壓器額定容量：180MVA/180 MVA /6 MVA；額定電壓：220±8＊1.25/110±4＊1.25/10 kV；接線組別：YN yn0 d11；變壓器帶負荷測試數據見下表（以高壓側A相電壓UN為參考量，實測相角是電流滯后電壓的角度）測試位置額定變比二次編號分機編碼二次電流(A)實測相角(°) 以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準，方向默認12點，該相位圖表中H對應高壓側， M對應中壓側、L對應低壓側，黃、綠、紅色代表A、B、C三相。圖12 以IHA為參考基準的六角圖圖12是主機改變相位參考基準后的六角圖，通過“基準”鍵可選擇IHA為參考基準，方向默認12點，直觀檢查差動接線。對于斷路器失靈保護、微機母差保護、故障錄波、監控系統電度計量、監控、安穩及備自投等都可參考上述方式進行保護二次回路的接線檢查。

<畢節>天正華意電氣設備有限公司 無線語音核相儀2023實時更新(上新)

畢節相位伏安表在儀器側面，圓孔為充電插座；方孔為USB通訊插座。6．操作方法6.1 工作電源本儀器采用電池供電，無需外部電源，儀器就可以工作。6.2 工作接線（關鍵操作）6.2.1 電壓接線（1）三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和Uo接線端子分別接到現場A、B、C、N三相電壓和零線上。（2）兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的Uo接現場B相電壓。6.2.2 鉗表接線三只鉗表（10A）對應插入電流輸入插座中，并鎖緊，以保證良好接觸。6.3 開機進入主菜單按照說明書中說明的接線方法進行接線，確認無誤后方可接通電源。打開電源進入主菜單畫面（如圖2）： 2 主菜單用1-8鍵來進入對應的子菜單。如：進入“參數設置”界面，單擊“1”鍵即可。6.4 參數設置進入主菜單，單擊“1”鍵，進入參數設置菜單。“↑”，“↓”為光標移動鍵。序號：為當前儀器數據組的編號，按數字鍵輸入相應數字編號，多為6位。臺站、線路：所要測試的電網臺站、線路編號。

畢節相位伏安表．一般規格功 能同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電 源DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時額定電流約180mA Max顯示模式3.5寸真彩液晶屏顯示儀表尺寸長寬厚：196mm×92mm×54mm鉗口尺寸φ7.5mm×13mm 采樣速率約3次/秒量 程交流電壓：0.00V～600V交流電流：0.0mA～30A相位：0.0°～360.0°頻率：45.00Hz～65.00Hz有功功率：0.0W～12kW無功功率：0.0VAR～12kVAR視在功率：0.0VA～12kVA功率因數：-1～＋1電流矢量和：0mA～60A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA精度（基準條件下）電壓：±(0.5％量程)電流：±(0.5％量程)相位：±1°（工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；在電流值低于5mA時，為確保電流對電流相位測量準確，請不要進行電壓測量；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于5mA)有功功率：±(1.0％量程)無功功率：±(1.0％量程)視在功率：±(1.0％量程)頻 率：±(1.0％量程)功率因數：±0.03相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HD”符號顯示數據存儲99組充電接口USB充電接口自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗背光功能有，背光亮度可調節電壓檢測當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。

<畢節>天正華意電氣設備有限公司
無線語音核相儀2023實時更新(上新)

畢節相位伏安表參數設置界面圖五、參數設置參數設置界面如圖五所示，此屏用于調整試驗前所需要確定的數據。包括：高壓PT變比、高壓CT變比、變壓器組別、高壓CT接法、低壓CT接法、設置日期、設置時間、變電站名稱、變壓器編號。?高壓PT變比：指被測變壓器的高壓側電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?高壓CT變比：指被測變壓器的低壓側電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?變壓器組別：指被測變壓器的聯接組別。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通過←、→鍵在幾種方式間進行切換，選定到所需方式。當進行差動接線分析時本參數一定要設置正確，否則，標準矢量圖將不正確。?高壓CT接法：指被測變壓器高壓側的電流互感器的接法。有Y和△兩種方式。通過←、→鍵在幾種方式間進行切換，選定到所需方式。?低壓CT接法：指被測變壓器低壓側的電流互感器的接法。有Y和△兩種方式。通過←、→鍵在幾種方式間進行切換，選定到所需方式。?設置日期：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：2013年1月12日則輸入確認即可。

無線語音核相儀2023實時更新(上新)

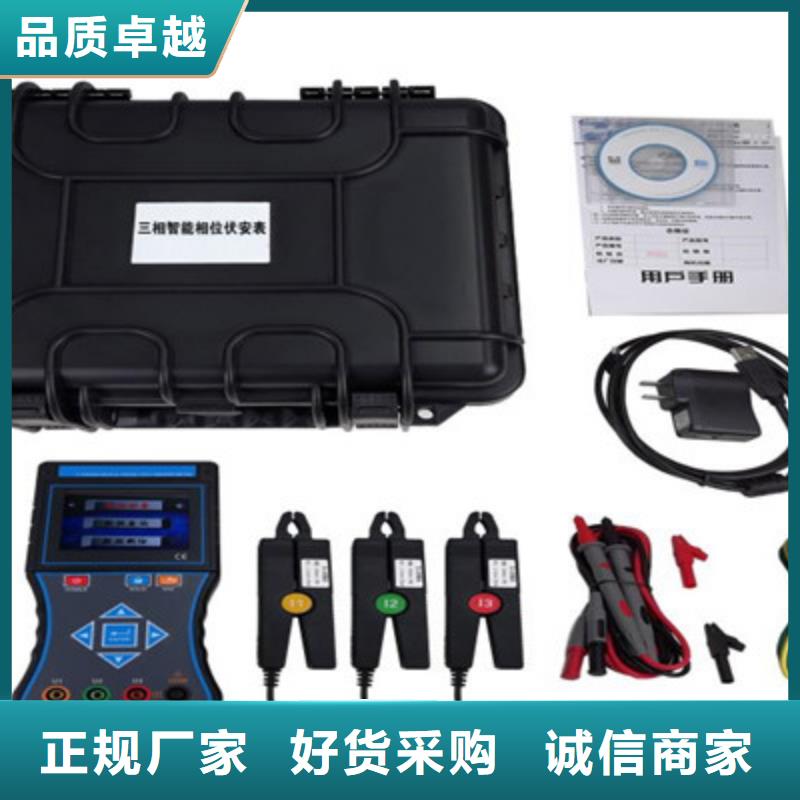

畢節相位伏安表自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。一、功能特點1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量終繪制出完整的六角圖。2、采用鉗形電流互感器接線，不用斷開電流回路，方便。3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。6、可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。8、大容量鋰電池供電，連續工作長達8小時。9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。10、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。11、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。12、體積小、重量輕，便于現場使用。

---
