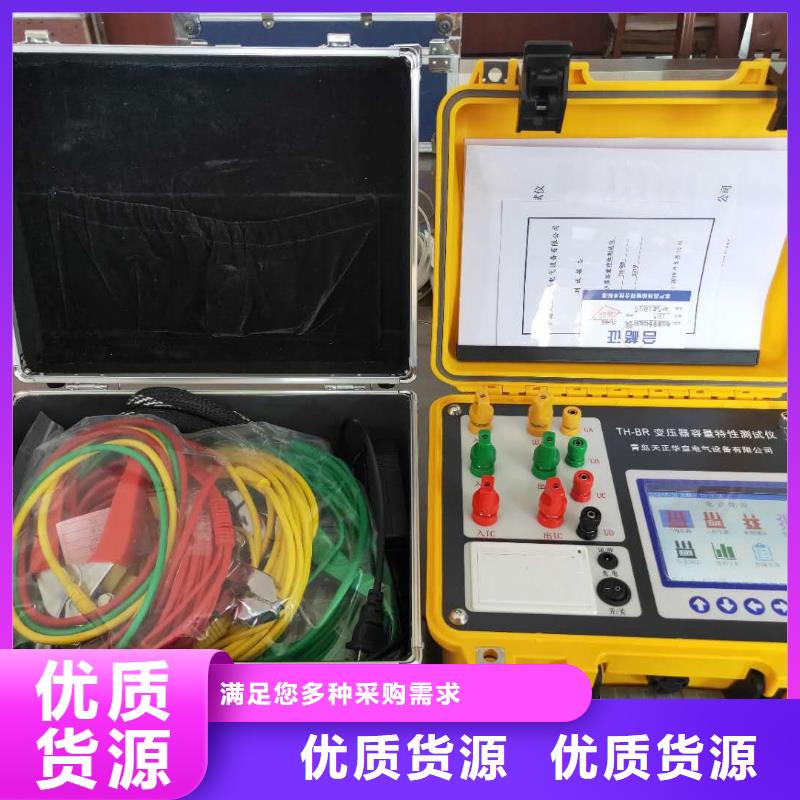

運城變壓器容量特性測試儀 功能特點（1）可準確判斷10KV、35KV及光伏干式變壓器的材質。（2）可以盲測10KV變壓器的容量及35KV、110KV、220KV的變壓器容量，支持直接測試出變壓器實際容量盲測與銘牌容量一致性對比。（3）集成變壓器材質測試、容量測試、特性測試、直阻測試、變比測試；可測量各種類型變壓器的空載損耗、空載電壓、空載電流、負載損耗、阻抗電壓、短路電壓、各種溫標下的校正損耗等。（4）可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。（5）允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。（6）根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。（7）測試儀采用知名廠家生產的7.0英寸，800＊480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。（8）電池剩余電量百分數指示功能，絕非簡單的虧電報警。（9）導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。（10）測試結果存儲功能，可存儲500組以上容量測試數據。（11）用戶可隨時將測試的數據通過微型打印機將結果打印出來。（12）集成了中小型變壓器和電壓互感器的直流電阻測量，采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流。（13）集成智能電子尺可自動采集數據并在儀器中顯示，溫度自動采集。（14）內置接線圖及電子說明書。（15）全漢字菜單及圖形操作提示實現友好的人機對話，操作簡便；觸摸屏與硅膠按鍵雙功能操作，適應性更廣。

運城變壓器容量特性測試儀技術參數1、內置電源輸出范圍電壓：0～10V電流：0～10A2、特性通道測試量程及精度電壓量程：AC 750V。精度，±0.2％（F.S）±1個字電流量程：AC 100A。精度，±0.2％（F.S）±1個字3、直阻測試量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（負）載損耗測量：±2％（0.1≤CosΦ≤1）7、變壓器容量測試范圍6.3~125000KVA8、工作溫度-20℃～＋60℃9、充電器電源要求市電 AC160V～265V10、絕緣度⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘11、體積40cm×30cm×19cm12、重量5㎏ 四、界面及功能介紹1、操作面板示意圖本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。圖一 操作面板布置示意圖2、主菜單打開電源開關后，自動進入進入主菜單界面（圖二）。主菜單中主要包括：“容量測試”、“特性測試”、“直阻測試”、“材質分析”、“數據管理”、“系統設置”等六項。用戶觸摸屏直接選定所需功能進入

運城變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

運城變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

運城變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。
