西藏絕緣油介電強度測試儀使用條件 1. 環境溫度 0～40℃2. 相對濕度≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。

西藏高壓電纜介損儀 -廠家熱銷
<西藏>天正華意電氣設備有限公司

西藏絕緣油介電強度測試儀本儀器為精密測試儀器，使用前請務必詳閱使用說明書，謹慎操作！一、概述TH-1150液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器，具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心，彩色液晶顯示，中文人機對話，向導式操作，測定過程全部自動化(自動換杯，自動變擋)，并且滾動儲存200個試驗數據；并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠，是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀，特別實用于電力部門油質監督的應用，測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件１、環境溫度：0～40℃２、相對濕度：≤85％３、供電電壓：AC 220V±10 ％ 50Hz±1㈡、測量指標1、測試電壓：DC 500V2、測試范圍：0.5×108～101.0×1016Ω·cm3、重 復 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加熱功率：300W 制冷功率：100W5、控溫范圍：熱?。菏覝亍?20℃； 冷浴：20℃6、控溫精度：±0.3℃7、測量誤差：≤±10％㈢、其它指標浴套配置：熱浴：（合金鋁，可測試三個杯）1個冷?。海ê辖痄X，可測試一個杯）1個重 量：12Kg外形尺寸：380×310×290mm測 樣 數：3個（測試電極杯）

<西藏>天正華意電氣設備有限公司
西藏高壓電纜介損儀 -廠家熱銷

西藏絕緣油介電強度測試儀儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；6. 儀器的維護維修和調試應由專業人員完成；7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！9. 本儀器在使用過程中，如發現異常應立即切斷電源。簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常不擊穿檢查設置是否限制了升壓速度；4. 擊穿后無顯示 檢查油杯是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。注：打印紙更換過程簡介如下（1）按下打印機前蓋板上的圓形按鈕；（2）把打印紙裝入，并拉出一截（超出一點撕紙牙齒），

<西藏>天正華意電氣設備有限公司 西藏高壓電纜介損儀 -廠家熱銷

西藏絕緣油介電強度測試儀儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；6. 儀器的維護維修和調試應由專業人員完成；7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！9. 本儀器在使用過程中，如發現異常應立即切斷電源。簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常不擊穿檢查設置是否限制了升壓速度；4. 擊穿后無顯示 檢查油杯是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。注：打印紙更換過程簡介如下（1）按下打印機前蓋板上的圓形按鈕；（2）把打印紙裝入，并拉出一截（超出一點撕紙牙齒），

<西藏>天正華意電氣設備有限公司 西藏高壓電纜介損儀 -廠家熱銷

西藏絕緣油介電強度測試儀沖洗完畢后，打開系統，避免 O 型圈等長時間暴露在有機蒸汽中。f) 測量結果按(1)式計算，即式中：c——被測油樣中某尺寸范圍的顆粒數量，個/100mL：—某尺寸范圍的粒徑若干次平行測量結果的平均值，個/100mL；——稀釋液中某尺寸范圍的顆粒數量，個/100mL；——油樣體積，mL；——稀釋液體積，mL。g) 精密度：3 次平行測量中，大于 5μm 顆粒總數的相對誤差為±6％。h) 試驗結果：以 3 次測量結果的平均值作為結果值。3.3 注意事項a) 從設備的取樣閥取樣時，先放油將取樣閥沖洗干凈。在不改變流量的情況下，取油至專用采樣瓶的 4/5 容積處。如有的設備不能連接導管取樣時，應盡量縮短開瓶時間，取樣后，先移走取樣瓶，然后再關閉取樣閥。油樣應密封保存，不要倒置測試時再啟封。b) 每年校準一次顆粒數檢測儀，并按照粒徑大小，檢查和重新定標。c) 被測油樣的黏度過大，可用清潔液將油樣稀釋后，重新脫氣、測量。d) 測試前檢查絕緣油中應無可見的顆粒雜質。3.4 檢測驗收a) 檢查試驗數據與試驗記錄是否完整、正確。b) 恢復試驗儀器設備到試驗前狀態。4 檢測數據分析與處理500kV 及以上變壓器、電抗器油中大于 5μm 污染顆粒數不超過 3000 個/100mL，則認為試驗合格。如果油中大于 5μm 污染顆粒數有明顯的增長趨勢，應縮短檢測周期，加強監控。當油中大于 5μm 顆粒數超過標準時，應進行濾油處理。5 檢測報告檢測結束后，應在 15 個工作日內將檢測報告整理完畢并錄入 PMS 系統，檢測報告格式見附錄 A 。

<西藏>天正華意電氣設備有限公司

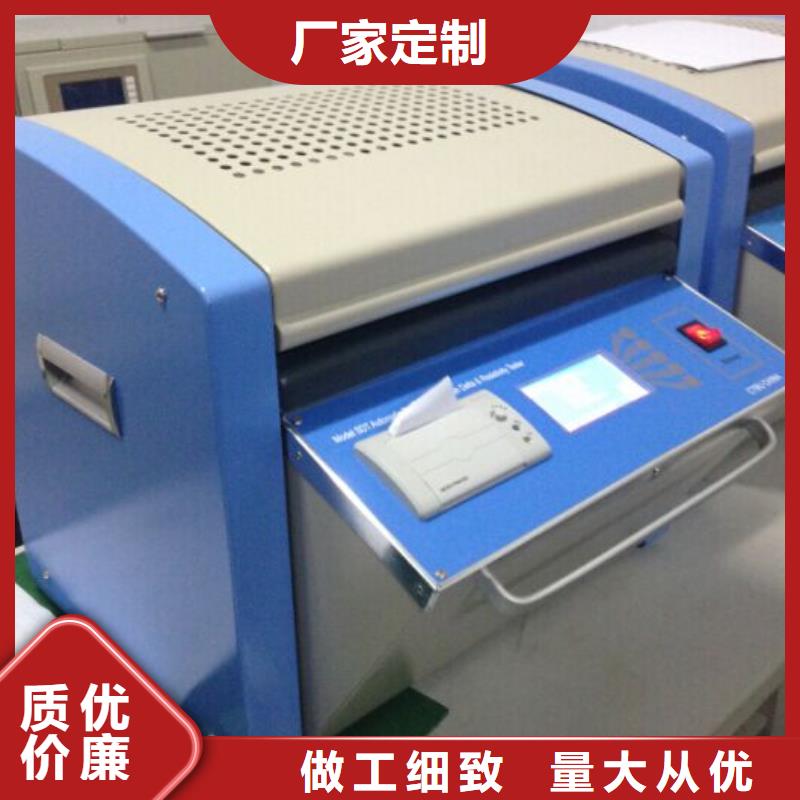

西藏絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、

<西藏>天正華意電氣設備有限公司 西藏高壓電纜介損儀 -廠家熱銷

西藏絕緣油介電強度測試儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；

<西藏>天正華意電氣設備有限公司 西藏高壓電纜介損儀 -廠家熱銷

西藏絕緣油介電強度測試儀使用條件 1. 環境溫度 0～40℃2. 相對濕度≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。
