西藏介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

<西藏>天正華意電氣設備有限公司

西藏介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓?jiǎn)卧姵仉娏?；③測試主機低壓?jiǎn)卧姵仉娏?；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域?yàn)楣δ馨存I區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量?jī)?nèi)存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U(xiǎn)盤即可把所有數據文件自動保存到U盤中。

西藏石油產品硫含量測定儀工廠直營

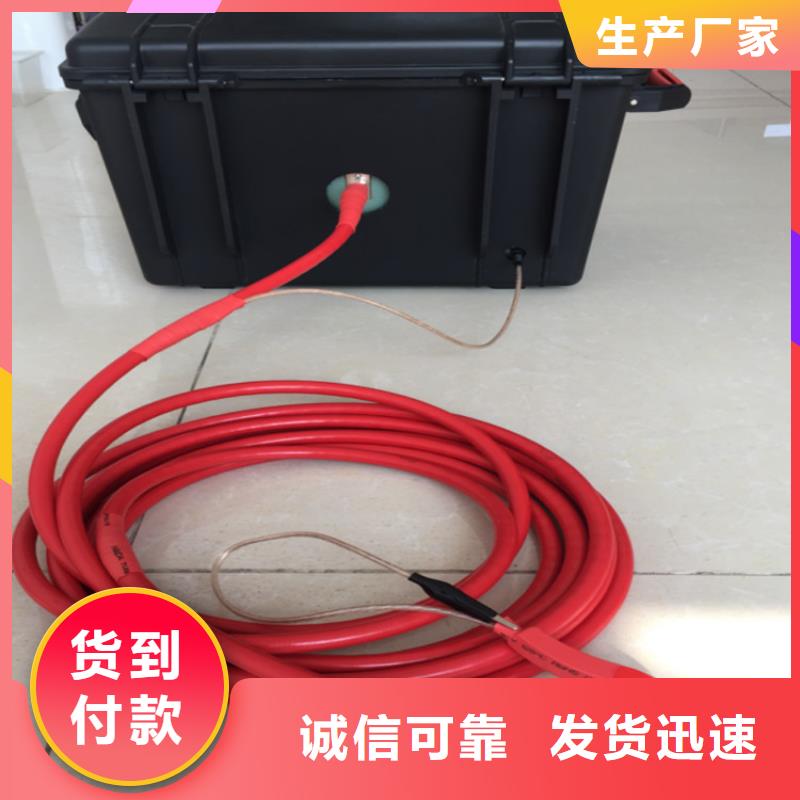

西藏介質損耗測試儀高壓輸出HV插座安裝位置：如圖4—2—?，外設保護門。功能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中此插座帶有高壓有觸電危險，禁止觸碰高壓插座及與之相連的相關設備。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。測試過程中應保證插座中心紅色高壓線芯線與被試品高壓端零電阻連接，否則可能引起測量結果的數據波動。4.13、高壓線屏蔽接地端子安裝位置：如圖4—2—?。功能：儀器測試時高壓線抗干擾接地。注意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。五、使用說明5.1、主菜單地線良好接入，打開電源開關，進入主菜單（如圖5—1）；選擇右邊界面相應的測試選項進行測量?！?注：儀器啟動測試后，緊急情況需要停止，可直接按緊急停機！圖 5—15.2、一般測試圖 5—2 圖 5—3圖 5—4首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測試菜單（如圖5—2）。然后可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本次修改并返回一般測試界面。

西藏介質損耗測試儀一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。鄭重提醒：本公司提醒用戶，該設備有高壓輸出，如果使用不當可能危及人身！操作員在未仔細閱讀使用說明書之前，嚴禁使用本儀器！二、控制面板圖一 控制面板圖1.主面板功能區①微型打印機：完成輸出數據打印；②總電源開關：設備輸入電源控制；③觸控式液晶顯示屏：主操作區，設備各項目的設定以及測試操作（具體操作見 “操作”）；④狀態指示區；a)高壓燈（紅色）： 如果燈亮，表示油杯上已經帶高壓電；b)加熱燈（綠色）： 如果燈亮，表示加熱爐正在加熱；如果燈閃爍，表示已接近設定溫度，正在恒溫；燈滅時同樣要注意油杯上的高溫；⑤USB接口：可把儀器內部保存的測試數據導入并保存到U盤中；⑥ 復位：初始化整機的全部控制；

<西藏>天正華意電氣設備有限公司 西藏石油產品硫含量測定儀工廠直營

西藏介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明：時間、日期為該數據組測試時的實時時間；測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明：HV為測試電壓，Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明：1)預設溫度設置方法：該設置項一般設置為“90℃”，溫度100℃；直接點擊“90℃”文字上，按“↑、↓”進行溫度設置。用途：于“加熱測試時”，加熱到設定預設溫度時，停止加熱，然后恒溫；于“自動測試”時，當溫度加熱到預設溫度時，設備將進行自動測試。2)恒溫條件設置方法：該設置項一般設置為“外電極”，直接點擊“外電極”或其它條件文字上，按“↑、↓”進行恒溫條件切換。用途：這是基于預設溫度下的另一外加條件，此條件分：外電極、內電極及平均溫三種；外電極：該電極為加壓極上的溫度，為為接近油溫的溫度；內電極：該電極為測試極上的溫度；平均溫：該溫度是內、外電極的兩組溫度的平均值。

西藏介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

西藏介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸270(L)×160(W)×65(H)11測試主機尺寸220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

西藏石油產品硫含量測定儀工廠直營

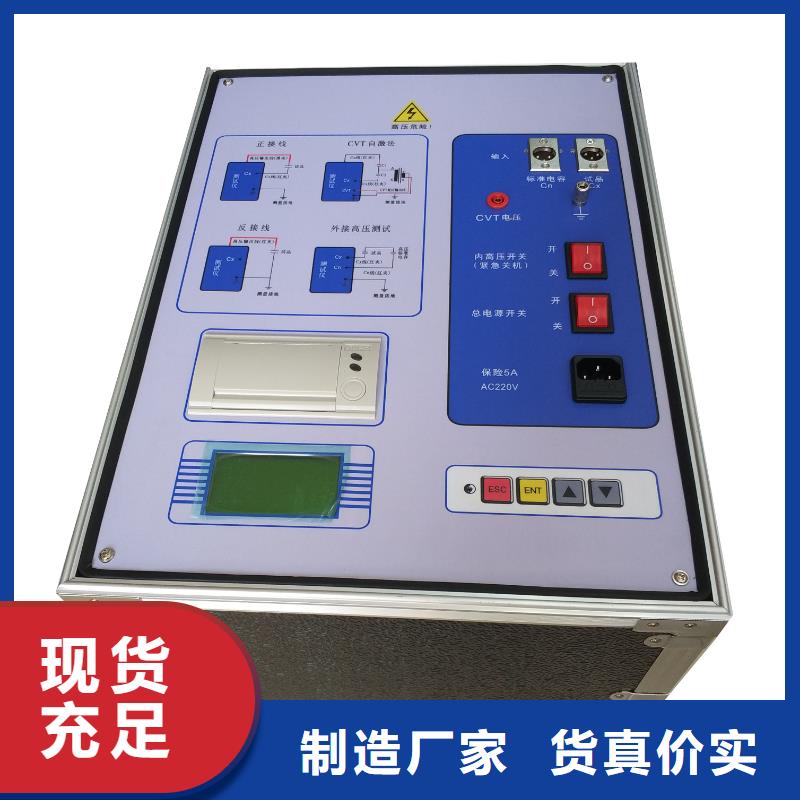

西藏介質損耗測試儀儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖 2—1 測量原理圖三、主要技術參數1使用條件-15℃∽40℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4高壓輸出0.5KV∽10KV每隔0.1kV精 度2％電流 200mA容 量2000VA5自激電源AC 0V∽50V/15A單 頻 50.0HZ、60.0HZ 自動雙變頻45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(讀數＊1.0％＋0.040％)△C x :±(讀數＊1.0％＋1.00PF)8測量范圍tgδ無限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT測試Cx ＜ 300nF9LCR測量范圍電感L＞20H（2kV）電阻R＞10KΩ（2kV）LCR測量精度1％角度分辨率0.0110CVT變比范圍10∽10000CVT變比精度1％CVT變比分辨率0.0111外型尺寸（主機(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存儲器大小200 組 支持U盤數據存儲13重量（主機）22.75Kg重量（附件箱）5.25Kg四、面板說明圖 4—11、緊急停機按鈕及高壓指示燈2、U盤接口3、總電源開關4、AC220V電源輸入插座5、Cn標準電容輸入插座6、Cx試品輸入插座7、觸摸顯示屏8、接地接線柱9、ES自激輸出10、打印機11、接線圖12、高壓輸出HV插座13、高壓線屏蔽接地端子圖 4—24.1、緊急停機按鈕及高壓指示燈安裝位置：如圖4—1—①。功 能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈作為高壓輸出指示燈。 4.2、U盤接口安裝位置：如圖4—1—②。功 能：可把儀器內部保存的測試數據導入并保存到U盤中。注 意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。4.3、總電源開關安裝位置：

---
