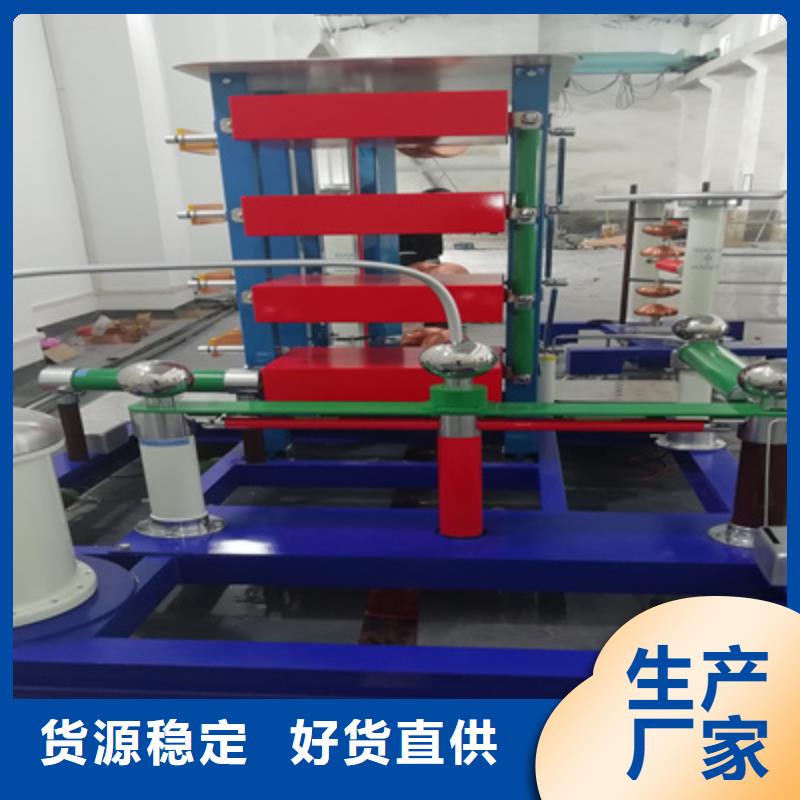

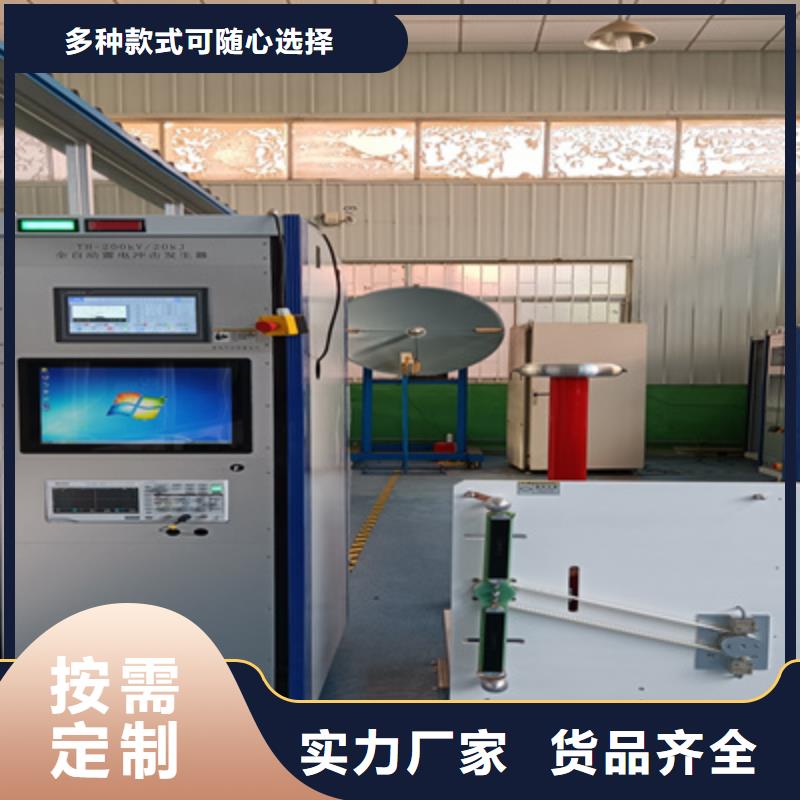

新疆雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

<新疆>天正華意電氣設備有限公司 新疆電壓發生器試驗裝置物美價廉廠家

新疆電壓發生器試驗裝置物美價廉廠家 <新疆>天正華意電氣設備有限公司

新疆雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

新疆雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

<新疆>天正華意電氣設備有限公司 新疆電壓發生器試驗裝置物美價廉廠家

新疆雷電沖擊發生器主要部件充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/500mA的高壓整流硅堆反向耐壓200kV，平均電流0.5A，高壓整流硅堆安裝在充電變壓器旁：(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊恒流充電方式；(6)恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器，用100kV，400M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為4級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱4級塔式結構.每級包括2臺MWF75-2.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手動調節球隙 (4)單臺脈沖電容為20.05F，直流工作電壓75kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；(5)波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；

新疆雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15～150.0kV 充電電壓15～150.0kV充電電壓調節精度 1 ％充電電壓不穩定度 ＜ 1 ％充電時間設定范圍 30～900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0～99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10％輸出交流電壓 0～220 VAC(連續)輸出交流電流 0～30 A雙屏蔽測量電纜九、技術培訓及技術資料1．安排2～3人進行操作和設備維護培訓2．設備操作說明書，平面布置圖，電氣控制圖，電器原理圖，控制系統編程方法，維修保養手冊，裝箱單、產品質量保，產品、合格證明，外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收；驗收項目和標準參照相關條款，如果需方和供方對驗收結果存在分歧，應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起)，并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件，保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后，供方應實行快速技術響應服務；如果必須到現場才能解決的問題，供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要，將長期免費提供版本的測量分析軟件；終身技術支持。

---
