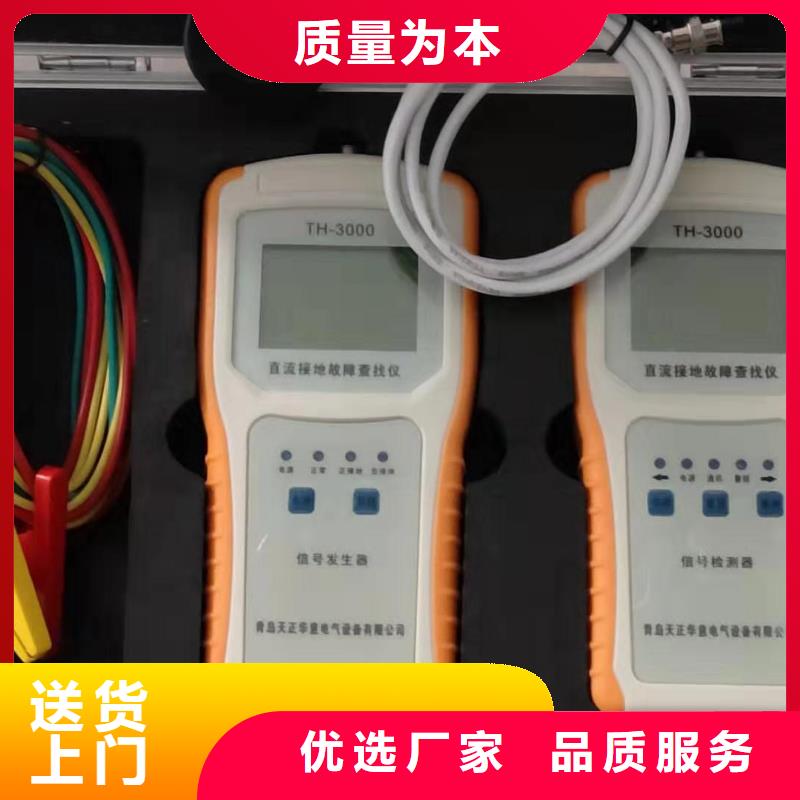

直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

直流系統接地故障定位儀同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。本儀器所配卡鉗可用來測量母線上的電流、饋線上的電流，其靈敏度極高。由于其靈敏度高，在手拿卡鉗抖動時，可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手，讓它固定在測試位置，直到測量到穩定的數據為止。4、信號輸出線紅色引線接故障母線端。黑色引線接地。紅色插頭插入信號發生器的“L”端，黑色插入“”圖3 信號輸出線示意圖五、注意事項1.由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。2.信號源應加在故障母線和地上。3.本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。4.當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。5.在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。6.信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。7.由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止?fàn)顟B(tài)，以免影響檢測準確度。
