機械設備采用無墊鐵安裝施工時應符合下列要求：1應根據機械設備的質量和底座的結構確定臨時. 3采用無收縮混凝土灌注、應隨即搗實灌漿層；待灌漿層達到設計強度的75%以上時，方可松掉調整螺釘或取出臨時支撐件，并應復測機械設備的安裝水平，墊鐵組，應使用成對斜墊鐵，且在調平后灌漿前，用定位焊焊牢；承受重負荷或有較強連續振動的設備，宜使用平墊鐵。墊鐵組的使用，應符合下列要求：1 每一墊鐵組的塊數不宜超過5塊，且不宜采用薄墊鐵；2 放置平墊鐵時，厚的宜放在下面，薄的宜放在中間；3 墊鐵的厚度不宜小于2mm；4 機械設備調整完成后，應將各墊鐵相互用定位焊焊牢，鑄鐵墊鐵可不焊將臨時支撐件的空隙用砂漿填實；灌漿用的無收縮混凝土的配合比，應符合現行有關標準規定當采用座漿法放置 墊鐵、平墊鐵、斜墊鐵、斜鐵 時，座漿混凝土配制的技術要求及施工方法，宜符合本規范附錄的規定.機械設備調平時，各減震墊鐵的受力應均勻，在其調整范圍內應留有余量，調平后應將螺母鎖緊；4 采用橡膠墊型減震墊鐵機械設備調平后、經過1～2周，應再進行一次調平。找平、找正后，每一墊鐵組都要被壓緊，各墊鐵問應相互點焊牢固；墊鐵應露出設備底座外緣10～50cm。平墊鐵的施工方法   有研磨法、壓漿法、座漿法和無墊鐵安裝法。研磨法   是設備安裝中使用歷史長、普遍采用的方法。無地腳螺栓孔減震墊鐵1—蓋 2—調整螺桿 3—鎖緊螺母 4—支承盤 5—底盤和減震橡膠墊 6灌 漿 預留地腳螺栓孔或機械設備底座與基礎之間的灌漿.墊鐵、平墊鐵、斜墊鐵、斜鐵 、小型千斤頂或調整螺釘的位置和數量；2當機械設備底座上設有安裝用的調整螺釘時，支撐調整螺釘用的鋼支撐板應水平放置，其上表面安裝水平的允許偏差為1/1000；放調整斜墊鐵的目的是：通過調整墊鐵的厚度，使安裝的設備達到設計水平度和標高；增加設備的穩定以便于二次灌漿。

Q235斜墊鐵選擇型號：1、機床重量及機床基座緊固孔數量； 能同床動態特性，提高機床加工精度，具有防震、降低噪音之功能。省工、省時、省材料、綜合經濟益高。2、每個墊鐵承載值=機床總重量除緊固孔數量;（有條件の情況下，考慮機床重心位置，確定重量 分配）   3、求出結果根據所用機床類型按需選擇；4、檢查機床基座孔和螺栓直徑、長度是否符合。為設計部門解決了因設備選型困難，造成地面基礎無法確定的矛盾。通用性廣，適用安裝各類機床與設備。斜墊鐵使用方法：將調整墊鐵分別放在機床各受力點下，每個墊鐵均受力后，然后調整墊鐵。可調整高度為3mm--15mm 鑄鐵調整墊鐵調整方便，遷移靈活，不用打洞埋設地腳螺絲，不破壞地面，是機床設備安裝工藝的一大改革。

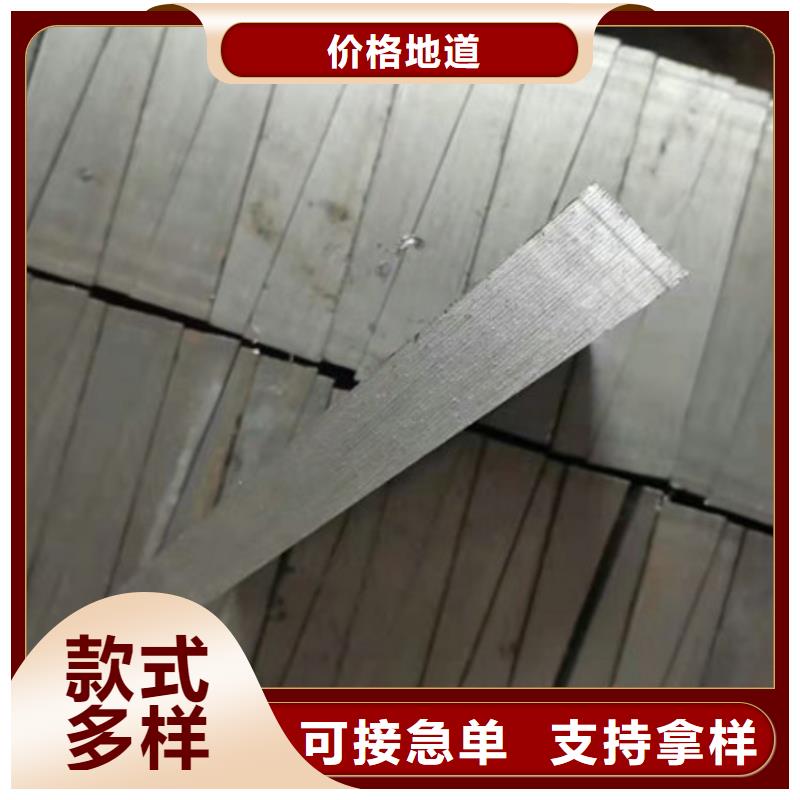

斜鐵的性能：斜鐵，斜鐵不易變形，斜鐵的使用非常方便。Q235斜墊鐵的結構：a、 普通斜鐵（斜墊鐵)的斜度是從開始的，常用的一般是這種結構的；b、 帶有一個平臺的斜鐵（斜墊鐵）的斜度是總長度減去平臺的長度后開始的，c、這種斜鐵是在坡度的低端向上凸起一個平臺，平臺的高度和整塊斜鐵的總高度相同，這種斜鐵一般稱作勾型斜鐵；d、 平墊鐵，也是斜鐵(斜墊鐵)的一種，使用斜墊鐵時，宜于銅型號的平墊鐵同時使用；e、還有就是在斜鐵上打孔、開槽等，還可以添加調整螺栓等

斜鐵的標準斜度有哪些？工藝設計時，地腳螺栓的基礎預留孔不應放得過大，以使每組斜墊鐵有足夠的面積。地腳螺栓澆灌并養護到期時，再在已澆灌好的地腳螺栓邊按要求安放1到2組墊鐵，臨時安放的1到2組斜墊鐵可根據與地腳螺栓的位置遠近決定是拆掉或是保留。
在地腳螺栓的適當位置上焊一根小圓鋼作為螺栓調整墊鐵的支承，當設備用臨時墊鐵安裝初步找平后進行二次灌漿，同時在設備底座與小圓鋼中間裝入調整墊鐵，在灌漿層達到初凝后調整墊鐵的升降塊壓緊設備底座底面和灌漿層，但現場如果出現地腳螺栓的基礎預留孔放得過大或土建做得過大（這種情況經常出現），無法在靠近地腳螺栓的位置安放墊鐵時，可在地腳螺栓附近先臨時安放1到2組墊鐵，等設備粗平，當灌漿層達到規定強度的75％以后拆除臨時墊鐵，再用螺栓調整墊鐵精調設備的水平度和標高機械設備調平后，墊鐵端面應露出設備底面外緣；平墊鐵宜露出10mm～30mm；斜墊鐵宜露出10mm～50mm。墊鐵組伸入設備底座底面的長度應超過設備地腳螺栓的.

斜鐵平墊鐵一般應在靠近地腳螺栓的兩側安放，當地腳螺栓間距較遠時，斜鐵除采用標準墊法外，還需采用在中間增加一組墊鐵的輔助墊法；對大型設備可根據底座形狀和地腳螺栓間距的大小，采用包括標準墊法、十字墊法和輔助墊法的混合墊法。按材質不同分為鋼板墊鐵(厚度在0．3~20毫米)和鑄鐵墊鐵(厚度在20毫米以上)。按墊鐵的形狀，可分為平墊鐵、和可調墊鐵。稱標準墊法根據設備底座的大小、構造型式和地腳螺栓間距的不同，還有不同的墊法。調整斜墊鐵分類按作用不同分為調整墊鐵、減震墊鐵、防震墊鐵設備其作法是：將并利用在此平墊鐵上放置的成對斜墊鐵調整設備的水平度和標高。座漿法有前座漿和后座漿之分。前者是先座漿后安裝設備，多用于傳動力矩大、高速、重載、的生產工藝線上的重要設備；后者是先安裝設備再進行座漿，多用于傳動力矩小或型鋼結構底座的次要輔助設備。無墊鐵安裝法的灌漿材料可采用高標號早強快硬膨脹水泥砂漿，為了灌漿層有足夠的強度以傳遞載荷，應將灌漿層的高度增大到100～200mm，對于空心的設備底座要采用壓力灌漿工藝將漿料填滿底座下的空腔.

---
