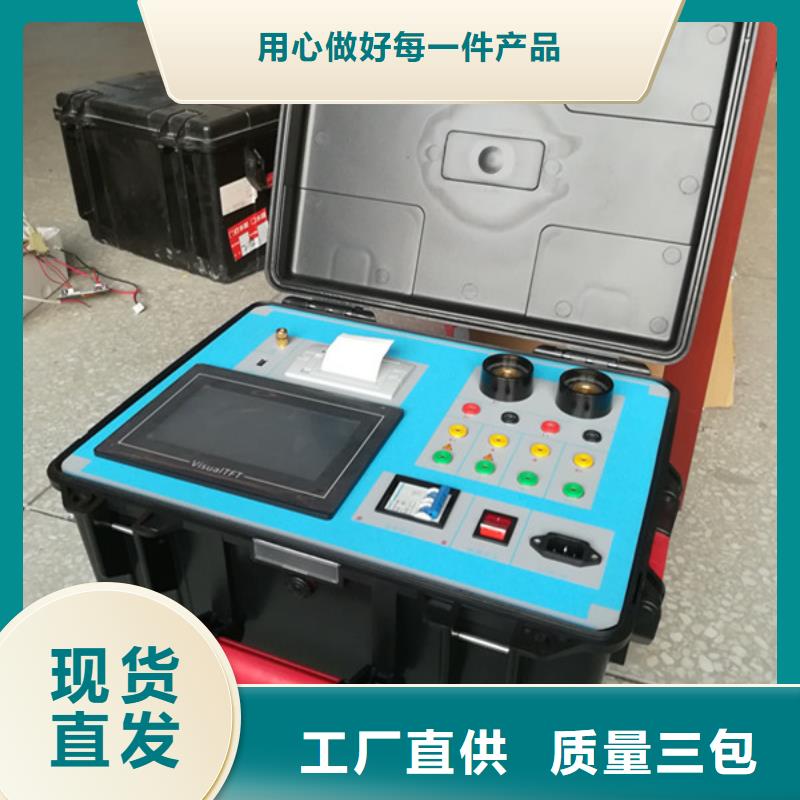

四川互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定負荷值。13）下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除下限負荷值。14）一次端是否接線可以選擇“是”或“否”，選擇“是”則測試全程一次端都接線，不需二次接線。選擇“否”時一次端先不接線，等彈出接線提示后再給一次端接線。這樣可以分布電容的影響，提高準確度。選擇不接線時，導納測試完成后會彈出下圖所示對話框提示給一次端接線，在接線前應先按下“高壓輸出開關”，切斷高壓輸出，接完線先后先接通“高壓輸出開關”再點擊“繼續”15）頻率選擇有 “工頻”和“異頻”兩種，用“工頻”測試速度較快，用“異頻”抗干擾能力較強。建議先用工頻測試，如果現場有高壓干擾，再切換到異頻。16）開始測量配置好該互感器的各項內容，將要測試誤差的二次繞組序號選中，點擊此處，開始誤差測試。測試完成后，整個測試數據將顯示在界面上:測試結束以后，務必關機后再拆除高壓線！2、數據交互界面 點擊該菜單處：“確認”后，可以將保存的數據導入優盤中，也可將優盤中的數據導入到系統中查看。3、系統設置界面1）測量參數點擊選擇下拉菜單，可以對系統里的準確度等級，型號，一次電壓，二次電壓，功率因數，頻率，負荷這7個單項進行增加，修改，刪除操作。

<四川>天正華意電氣設備有限公司
四川互感器二次壓降負荷在線測試儀-點擊咨詢

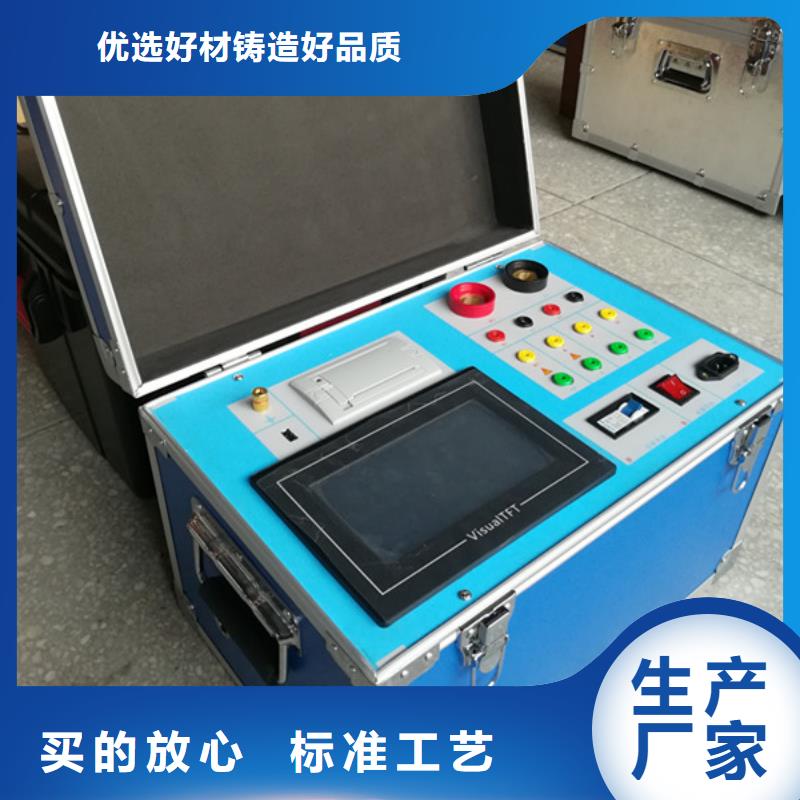

四川互感器綜合測試儀退磁過程中時，光標在“開始”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。3、PT變比極性試驗 1）參數設置：測試界面見圖28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： 參照圖29進行接線，PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖28，PT變比極性測試界面 PT變比極性（角差比差）接線圖4、PT角差比差試驗1）參數設置：在PT測試主界面中，選擇進入“角差比差”試驗界面（如圖30），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次： 3～500KV額定二次： 100V、100/√3、100/3、150V、220V額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：參照圖29進行接線，PT一次側接A、X，CT二次側接a、x。設置參數后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。

四川互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。

<四川>天正華意電氣設備有限公司
四川互感器二次壓降負荷在線測試儀-點擊咨詢

四川互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照圖33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照圖35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

<四川>天正華意電氣設備有限公司

四川互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

四川互感器二次壓降負荷在線測試儀-點擊咨詢

四川互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

<四川>天正華意電氣設備有限公司

四川互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

<四川>天正華意電氣設備有限公司
四川互感器二次壓降負荷在線測試儀-點擊咨詢

四川互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

四川互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

四川互感器二次壓降負荷在線測試儀-點擊咨詢

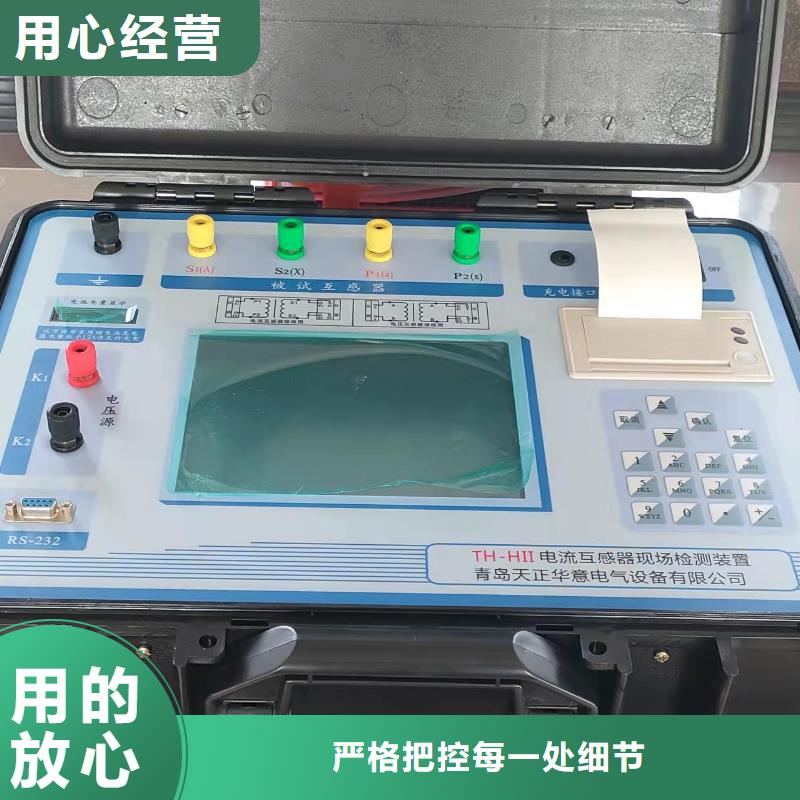

四川互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備

---
