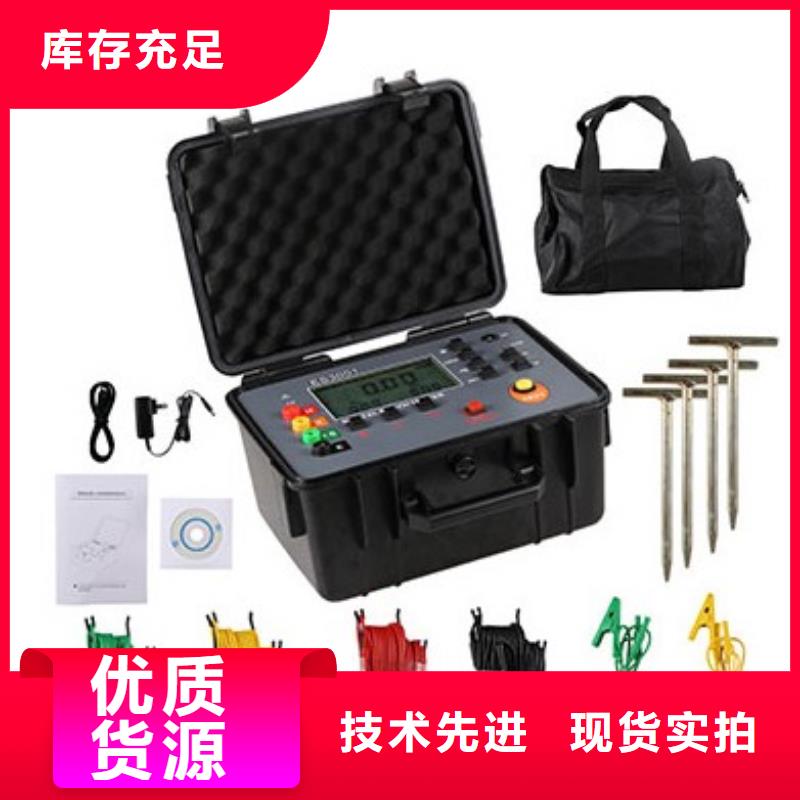

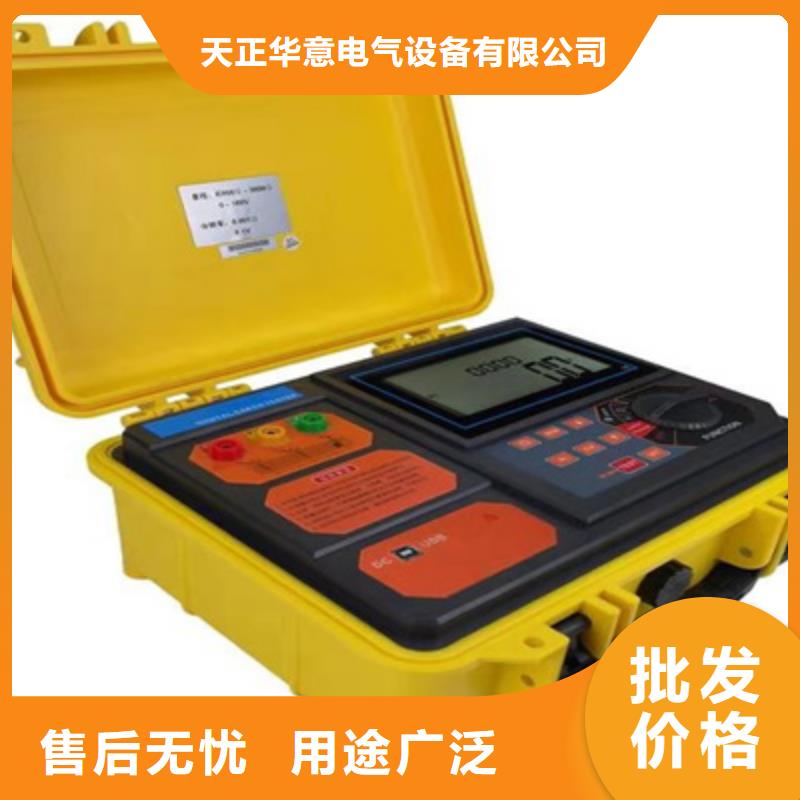

深圳接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

深圳接地電阻測試儀 特別是大型接地網的接地阻抗一般很小（一般在0.5Ω以下），干擾帶來的相對誤差更大。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法。種方法是通過加大測試電流來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流（DL/T475-2006標準不宜小于50A），使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上干擾的影響，為解決該問題，山東省電力工業局文件（魯電科[1997]111號）“關于下達1997年科技攻關、開發及科技成果推廣計劃的通知”第38項下達了“運行中大型變電站接地網接地電阻測試與研究”攻關計劃，與華中理工大學聯合攻關，解決了工頻流入地網電流干擾及測試引線線間的干擾問題。該研究成果獲得了華中電網集團科技進步二等獎，山東省電力公司科技進步二等獎。異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障
深圳接地電阻測試儀檢驗裝置品質保障 <深圳>天正華意電氣設備有限公司

深圳接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表（工作電流為AC25A）的檢定。可以作電阻箱使用，起始電阻10mΩ，分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響，儀器采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障

深圳接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵，即可進入優盤操作界，根據界面中的文字提示可進行導出數據等相關操作，見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關，因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行，不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試，運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4～5倍；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時垂直跨越；無論哪種測試方法，都要求電流線和電位線之間保持盡量遠距離，以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高，可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上，試驗過程中電流線和電位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障 深圳接地電阻測試儀檢驗裝置品質保障 <深圳>天正華意電氣設備有限公司

深圳接地電阻測試儀直線法布線測試圖8 儀器直線法測試接線示意圖電流線和電位線同方向（同路徑）放設稱為三極法中的直線法，見圖8。電流極放線在土壤電阻率均勻地區C可取2D在土壤電阻率不均勻地區可取3D。P通常為0.5～0.6倍C。電位極P應在被測接地裝置G與電流極C連線方向移動三次，每次移動的距離為dCG的5％左右，如三次測試的結果誤差在5％以內即可。一般在放線路徑狹窄困難和土壤電阻率均勻的情況下，接地阻抗測試才采用直線法，應尤其注意使電流線和電位線保持盡量遠的距離，以減小互感耦合對測試結果的影響。夾角法布線測試圖9 儀器夾角法測試接線示意圖通常情況下接地裝置接地阻抗的測試宜采用電流和電位線夾角布置的方式。放線如前面的要求，θ通常為45°以上，一般不宜小于30°，P的長度與C相近。如果土壤電阻率均勻，可采用C和P相等的等腰三角形布線，此時使θ約為30°，dCG＝dPG＝2D。

深圳接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。· 用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接。· 開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。·測地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障 <深圳>天正華意電氣設備有限公司

深圳接地電阻測試儀開機注 意開機時，不能扣壓扳機，不能張開鉗口，不能鉗任何導線開機完成，顯示“OLΩ”后，才能扣壓扳機，打開鉗口，鉗被測導線開機前，扣壓扳機一兩次，確保鉗口閉合良好開機時，要保持鉗表的自然靜止狀態，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度按POWER鍵開機，首先自動測試液晶顯示器，其符號全部顯示，見圖1，同時，儀表自動校準，開機完成后顯示“OLΩ”，自動進入電阻測量模式，見圖2，若沒有正常開機自校準，儀表會顯示“Er”符號，表示開機出錯， 開機出錯需檢查原因再重新開機。如果開機自檢后未出現“OLΩ”，而是顯示一個較大的阻值，見圖4。但用測試環檢測時，仍能給出正確的結果，這說明鉗表僅在測大阻值時（如大于100歐）有較大誤差，而在測小阻值時仍保持原有準確度，用戶仍可放心使用。2．關機鉗表在開機后，按POWER鍵關機。鉗表在開機5分鐘后，液晶顯示屏進入閃爍狀態，閃爍狀態持續30秒后自動關機，以降低電池消耗。在閃爍狀態按POWER鍵可延時關機，鉗表繼續工作。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，再按POWER鍵關機。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，再按POWER鍵關機。

深圳接地電阻測試儀．電力系統的應用⑴．輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用XRD系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。⑵．變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。⑶．發電廠變電所的應用XRD系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。2．電信系統的應用⑴．樓層機房接地電阻的測量電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用XRD系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。鉗表阻值 ＝ 機房接地電阻 ＋ 測試線阻值 ＋ 消防栓接地電阻如果消防栓接地電阻很小，則：機房接地電阻 ≈ 鉗表阻值 - 測試線阻值⑵．機房、發射塔接地電阻的測量機房、發射塔接地通常構成二點接地系統，如下圖。如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障

深圳接地電阻測試儀但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是復數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。中國標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2006規定了測試電流頻率宜在40～60Hz之間。本儀器采用多種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。三、性能特點1、測量的工頻等效性好。測試電流波形為正弦波，使用兩種頻率進行測量。2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。15V工頻（50Hz）干擾電壓帶來的誤差僅為0.001Ω。3、精度高。可用來測量接地阻抗很小的大型地網。4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。5、具備斷線報警功能，避免了錯誤測量。6、操作簡單。全中文菜單式操作，直接顯示出測量結果且自帶微型打印機可現場打印測量結果。7、布線勞動量小，無需大電流線。8、本儀器體積小、重量輕，方便攜帶。

<深圳>天正華意電氣設備有限公司

深圳接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、存儲采用鍵盤漢字輸入，方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用7、輸出電流：5A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障

深圳接地電阻測試儀報警功能設定在測試模式下，按AL鍵開啟或關閉報警功能。在測試模式下，長按AL鍵3秒后進入設定報警臨界值功能，此時位數字閃爍，先設置位，見圖13、圖14。按AL鍵切換高位到低位的數字，在當前位數字閃爍時按左右箭頭鍵改變“0、1、…9”的數字，各位數字設置完畢后，按AL鍵3秒確認當前設定的報警臨界值，設定成功即開啟報警功能，然后自動回到測量模式。若負載大于報警臨界值，儀表會閃爍顯示報警符號，同時發出間歇“嘟--嘟--嘟--”聲。 設定過程中，按POWER鍵可以退出報警臨界值設定功能，返回測量狀態，不改變之前的設定值。在數據查閱模式下，按MEM鍵退出數據查閱模式，才能進行報警臨界值設定操作。8．報警臨界值查看在測試模式下，按AL鍵3秒后進入查看報警臨界值，其高位閃爍顯示，每次查看的是上次設定的值。再按AL鍵3秒或POWER鍵退出查看，返回測量狀態。如圖15，上次設定的電阻報警臨界值為20Ω。9．數據在數據查閱模式下，按MEM鍵＋POWER鍵，自動所有存儲數據。數據完畢后顯示見圖12。數據后不能再恢復。

深圳接地電阻測試儀檢驗裝置品質保障 <深圳>天正華意電氣設備有限公司

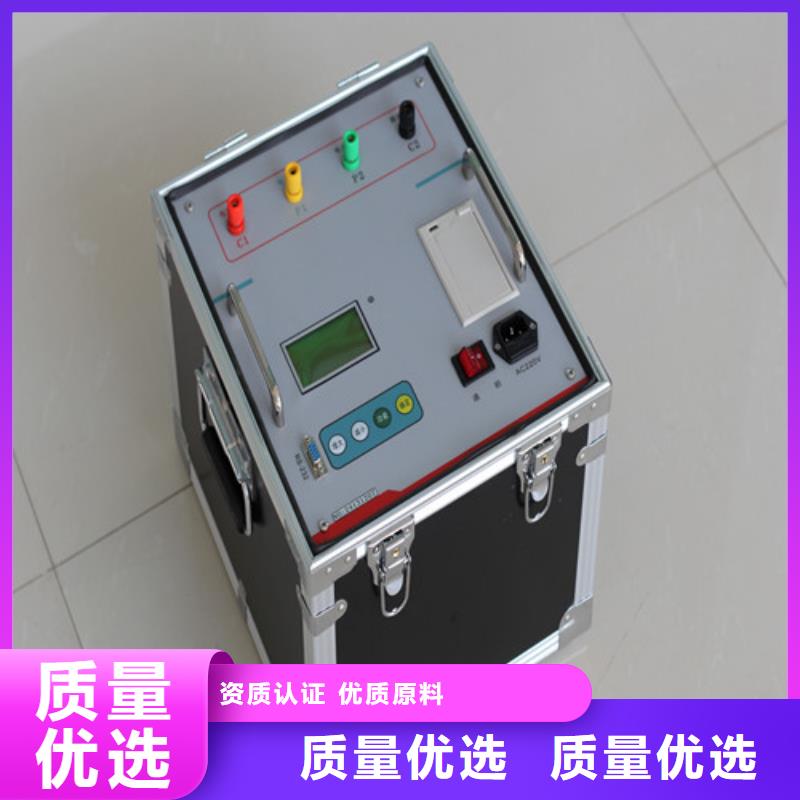

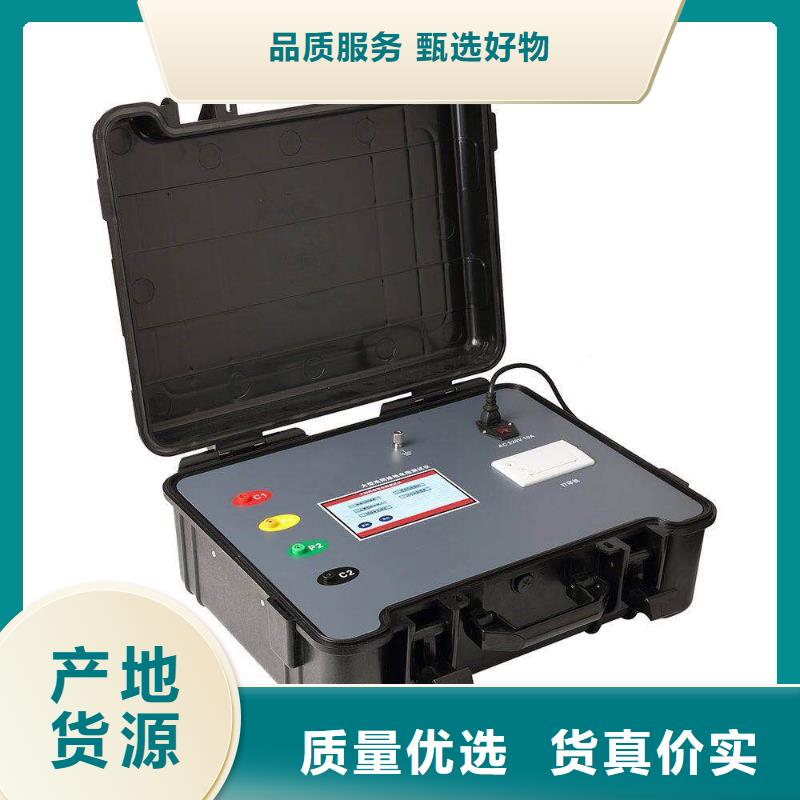

深圳接地電阻測試儀說明：（1）儀器ABS工程塑料機箱，防摔、抗磨。（2）微型打印機：位于儀器面板之左側。（3）儀器外殼接地：位于打印機上方。（4）儀器USB通訊接口：位于打印機上方，用于存儲數據導出。（5）接線端子C1 —進行接地電阻測量時通過電流線連接到注入電流極。（6）接線端子P1—進行接地電阻測量時通過電壓線連接到電位極。（7）接線端子P2 —進行接地電阻測量時接被測接地裝置參考點。（8）接線端子C2 —進行接地電阻測量時接被測接地裝置參考點。（9）充電插座：儀器右上方。（10）電源開關：儀器工作總開關。（11）按鍵：功能熱鍵7個，對應與屏幕右側菜單；數字鍵12個，位于面板右側。（12）液晶顯示器：液晶屏位于面板之中部。4.2儀器開機界面打開電源開關后，液晶屏顯示“儀器產品名稱及型號等信息”，可按顯示屏右側對應的功能熱鍵進入相應操作，見圖2。圖2 開機界面[保存] —屏幕顯示對比度信息的存儲 [變深] —屏幕顯示對比度變深[變淺] —屏幕顯示對比度變淺 [升級] —儀器軟件程序升級按鍵[優盤] —測量數據導入優盤等操作 [時間] —儀器時鐘調整；[啟動] —進入儀器測試菜單選項菜單

<深圳>天正華意電氣設備有限公司

深圳接地電阻測試儀維護指南6.1 維護和保養1、日常維護（1）本測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾。（2）測試儀若長時間不使用，應定期通電。通常每月通電一次，通電時間不少于30分鐘。（3）測試儀長時間工作后（24小時）應關電10分鐘以上，以保持儀表良好的工作狀態。（4）測試夾和高壓棒長期使用后可能會出現接觸不良或斷路現象，應定期檢修。2、使用者的維護為了防止意外觸電的發生，請不要自行打開儀器的蓋子。如果儀器有異常情況發生，請青島天正華意電氣設備有限公司給予維護。所附的線路圖和方塊圖僅供參考之用。3、定期維護本多功能安規測試儀、輸入電源線、測試插座和相關附件等每年至少要仔細檢驗和校驗一次，以保證使用者的及測試儀的性。如果測試儀是用于生產現場或其它惡劣條件下，必須縮短檢驗周期。4、使用者的修改使用者不得自行更改儀器的線路或零件，如被更改，儀器的三包則自動失效且本公司不負責更改產生的責任。使用未經青島天正華意電氣設備有限公司認可的零件或附件也不予三包。如發現送回檢修的儀器被更改，青島天正華意電氣設備有限公司會將儀器的電路或零件修復為原來設計，并收取維修費用。6.2 簡單故障處理故 障 處 理 方 法開機液晶無顯示，按鍵無響應 檢查測試儀后面板上的保險絲是否熔斷。若熔斷，請更換F5A保險絲接地電阻為0 檢查外部連線是否出現非正常開路或短路現象儀器出現死機狀態 關機，等待半分鐘后重新開機儀器與計算機無法通訊 1、檢查選擇的串行口是否正確，是否用串口線正確連接計算機與安檢儀2、檢查是否正確安裝通訊軟件，并選擇正確的波特率和通訊地址。3、若為自編通訊軟件，則應檢查通訊協議是否一致6.3 注意事項1、本測試儀測試過程中有高壓、大電流輸出，操作人員務必嚴格按說明書操作，嚴禁身體觸及儀器帶電部位和被測負載殼體，以免觸電。2 、本機工作電源要接地（將電源插座上“E”端與大地良好連接）。3 、進行絕緣和耐壓測試時，被測負載應與大地各周圍物體保持良好的電氣隔離。4 、如果環境相對濕度大于60％RH，大于100MΩ的絕緣電阻測量精度會受較大影響。

<深圳>天正華意電氣設備有限公司 深圳接地電阻測試儀檢驗裝置品質保障

深圳接地電阻測試儀測試前，應當進行線阻校驗，否則可能影響測試精度。二線簡易測試接地電阻二線測試：此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值小的接地極作為輔助接地極，使用2條簡易測試線連接(即C(H)-P(S)接口短接)。可以利用金屬水管、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C(H)、P(S)，測量時注意去除所選金屬輔助接地體連接點的氧化層。接線如下圖，儀表操作同三線測試。選用商用電源系統接地作為輔助接地極測量時，必須先確認是商用電源系統的接地極，否則斷路器可能啟動，有危險。采用簡易二線法測量接地電阻，盡量選擇re值小的接地體作為輔助接地極，這樣儀表讀數才更接近真實值。測量時請優先選擇金屬水管、金屬消防栓作為輔助接地極。
