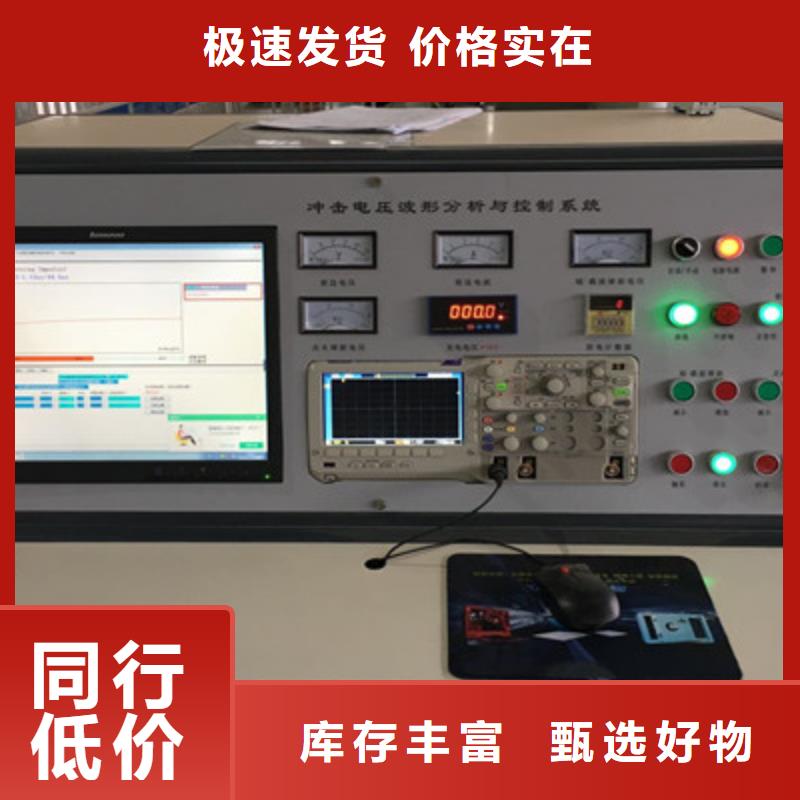

深圳工頻高壓局放試驗裝置 耦合電容器型號：OWF -400/300額定頻率：50Hz標稱電容量：400PF額定電壓：300kV工頻耐壓水平：330kV/1min局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：油浸移動式，由頂罩、高壓臂、低壓臂和底座組成，可作為耦合電容器進行局部放電測量。4、G300-0.5工頻保護電阻型號：GR300-0.5額定頻率：50Hz額定電壓：300kV標稱電阻：5kΩ局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。5、KZT-9901工頻控制臺型號 操作裝置功能：1)設有過電壓、過電流等多種保護2)設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；3)采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；4)設有聲光警告5)設有零壓合閘、試品擊穿自動回零功能6)設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位7)電源為220V控制6、電源濾波器型號：LB-150/0.38額定電壓：0.38kV額定容量：150kVA衰減特性：10KHz－100KHz 衰減≥50dB100KHz－300KHz 衰減≥60dB局部放電水平： 額定電壓下 Q≤ 3PC干式自然冷卻結構7、JFD-2006數字式局部放電檢測儀（集成在控制臺內）系統主要性能技術指標可測試品的電容量范圍6PF~250μF檢測靈敏度允許電流

<深圳>天正華意電氣設備有限公司

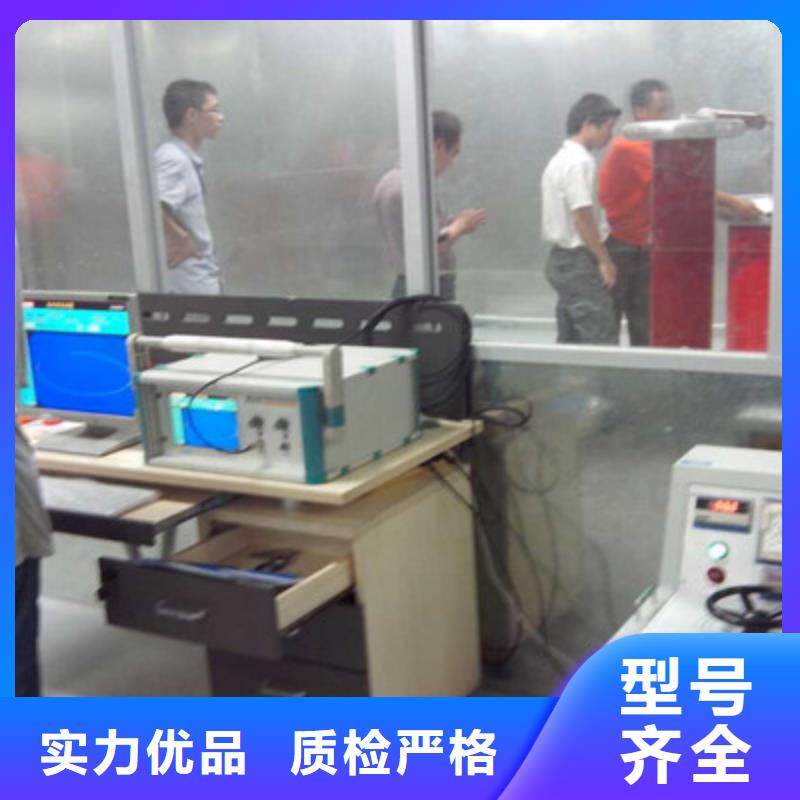

深圳工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

工頻無局放試驗成套裝置質保一年 <深圳>天正華意電氣設備有限公司

深圳工頻高壓局放試驗裝置功能特點：1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、短路損耗。2、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。3、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。4、用戶可隨時將測試的數據通過微型打印機將結果打印出來。5、采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、等參數的真有效值，測量精度為0.2級。6、該儀表可取代九塊同等級的指針儀表，是傳統電量測試儀表的理想換代產品。二、技術指標：1、輸入特性 電壓測量范圍：0~750V 寬量限。電流測量范圍：0~100A內部全部自動切換量程。2、準確度電壓、電流：±0.2％功率：±0.2％（CosΦ＞0.1），±0.5％（0.02＜CosΦ＜0.1）3、工作溫度：－10℃~ ＋40℃4、工作電源：交流160V~265V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：32cm×24cm×18cm7、重量：3Kg三、結構外觀：儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度鋁合金機箱，堅固耐用，配件箱用來放置測試導線及工具。

深圳工頻高壓局放試驗裝置 下面介紹一些主要視為干擾或非正常放電的情況：（1）懸浮電位物體放電波形特點：在電壓峰值前的正負半周兩個象限里出現幅值。脈沖數和位置均相同，成對出現。放電可移動，但它們間的相互間隔不變，電壓升高時，根數增加，間隔縮小，但幅值不變。有時電壓升到一定值時會消失，但降至此值又重新出現。原因：金屬間的間隙產生的放電，間隙可能是地面上兩個獨立的金屬體間（通過雜散電容耦合）也可能在樣品內，例如屏蔽松散。 （圖 5—04）（2）外部電暈放電波形特點：起始放電僅出現在試驗電壓的一個半周上，并對稱地分布在峰值兩側。試驗電壓升高時，放電脈沖數急劇增加，但幅值不變，并向兩側伸展。 原因：空氣中高壓或邊緣放電。如果放電出現在負半周，表示處于高壓，如果放電出現在正半周則處于地電位。(圖5—05)（3）液體介質中的電暈放電波形特點： （圖 5—06）放電出現在兩個半周上，對稱地分布在峰值兩側。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗 電壓升高而幅值增大，不一定等幅值；一組幅值小的放電幅值相等，并且不隨電壓變化。原因：絕緣液體中或邊緣放電。如一組大的放電出現在正半周，則處于高壓；如出現在負半周，則地電位。

工頻無局放試驗成套裝置質保一年 <深圳>天正華意電氣設備有限公司

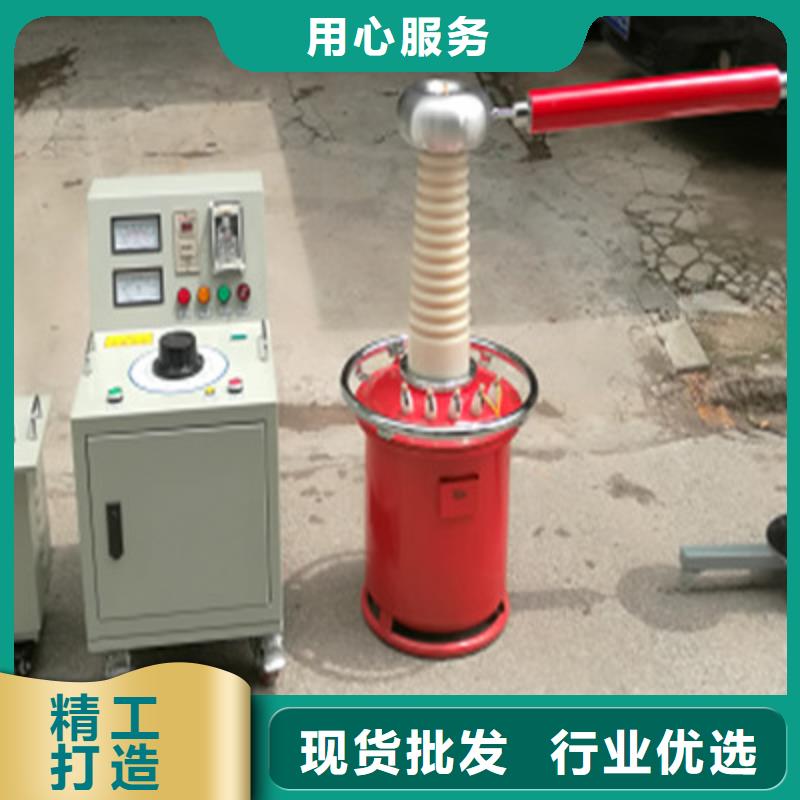

深圳工頻高壓局放試驗裝置 概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。二、產品型號編制說明本型號編制參照JB/T.3837《變壓器類產品型號編制方法》三、使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。

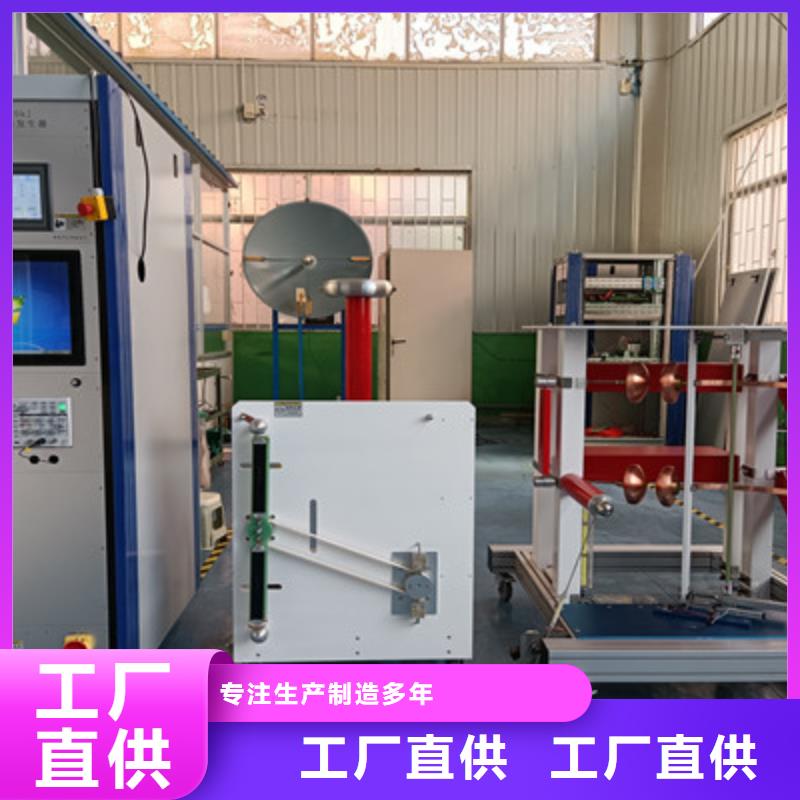

深圳工頻高壓局放試驗裝置 采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。根據上述原理圖可以看出，局部放電測試的靈敏度和準確度和整個系統密切相關，要想順利和準確的進行局部放電測試，就必須將整個系統考濾周到，包括系統的參數選取和連接方式。另外，在現場試驗時，由于是驗證性試驗，高壓限流電阻可以省掉。三、幾種典型試品的接線原理圖。（1）電流互感器的局放測試接線原理圖a電流互感器接線（2）電壓互感器的局放測試接線原理圖A．工頻加壓方式接線原理圖B．高頻加壓方式接線原理圖為了防止電壓互感器在工頻電壓下產生大的勵磁電流而損壞，高壓電壓互感器一般采取自激勵的加壓方式。在電壓互感器的低壓側加一倍頻電源，在電壓互感器的高壓端感應出高壓來進行局部放電實驗。這就是通常所說的三倍頻實驗。其接線原理圖

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置 接觸不良的干擾圖形。波形特點：對稱地分布在實驗電壓零點兩側，幅值大致不變，但在實驗電壓峰值附近下降為零。波形粗糙不清晰，低電壓下即出現。電壓升高時，幅值緩慢增加，有時在電壓達到一定值后會完全消失。原因：實驗回路中金屬與金屬不良接觸的連接點；塑料電纜屏蔽層半導體粒子的不良接觸；電容器鋁箔的插等（可將電容器充電然后短路來）可控硅元件的干擾圖形。（圖5—08）波形特點：位置固定，每只元件產生一個獨立訊號。電路接通，電磁耦合效應增強時訊號幅值增加，試驗調壓時，該脈沖訊號會發生高頻波形展寬，從而占位增加。原因：鄰近有可控硅元件在運行。（6）繼電器、接觸器、輝光管等動作的干擾。（圖 5—09）波形特點：分布不規則或間斷出現，同試驗電壓無關。原因：熱繼電器、接觸器和各種火花試驗器及有火花放電的記錄器動作時產生。（7）熒光燈的干擾圖形。（圖5—10）波形特點：欄柵狀，幅值大致相同的脈沖，伴有正負半波對稱出現的兩簇脈沖組。原因：熒光燈照明 無線電干擾的干擾圖形。（圖5—11）波形特點：幅值有調制的高頻正弦波，同試驗電壓無關。原因：無線電話、廣播話筒、載波通訊等。（9）電動機干擾的干擾圖形（圖5—12） 圖5—12）波形特點：放電波形沿橢圓基線均勻分布，每個單個訊號呈“山”字形。原因：帶換向器的電動機，如電扇、電吹風運轉時的干擾。

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

工頻無局放試驗成套裝置質保一年 <深圳>天正華意電氣設備有限公司

深圳工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

深圳工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置 電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。（圖5—13）波形特點：連續發生，僅出現在電源波形的半周內。原因：感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。（11）鐵芯磁飽和諧波的干擾圖形波形特點：較低頻率的諧波振蕩，出現在兩個半周上，幅值隨試驗電壓升高而增大，不加電壓時消失，有重現性。原因：試驗系統各種鐵芯設備（試驗變壓器、濾波電抗器、隔離變壓器等）磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。（圖 5—15）波形特點：僅在試驗電壓的半周（正或負）上出現的與峰值對稱的兩個放電響應，幅值相等，而脈沖方向相反，起始電壓時兩個脈沖在峰值處靠得很近，電壓升高時逐漸分開，并可能產生新的脈沖訊號對。原因：電極的部分（尤其是金屬箔電極）在電場作用下運動。漏電痕跡和樹枝放電波形特點：放電訊號波形與一般典型圖象均不符合，波形不規則不確定。原因：玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件（試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等）均不放電，常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗，看看有無放電。了解了各種放電類型的波形特征，來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

深圳工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置校正脈沖發生器 用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照JF-2007多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置 近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要超聲波探傷儀已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，比紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡檢定位儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。

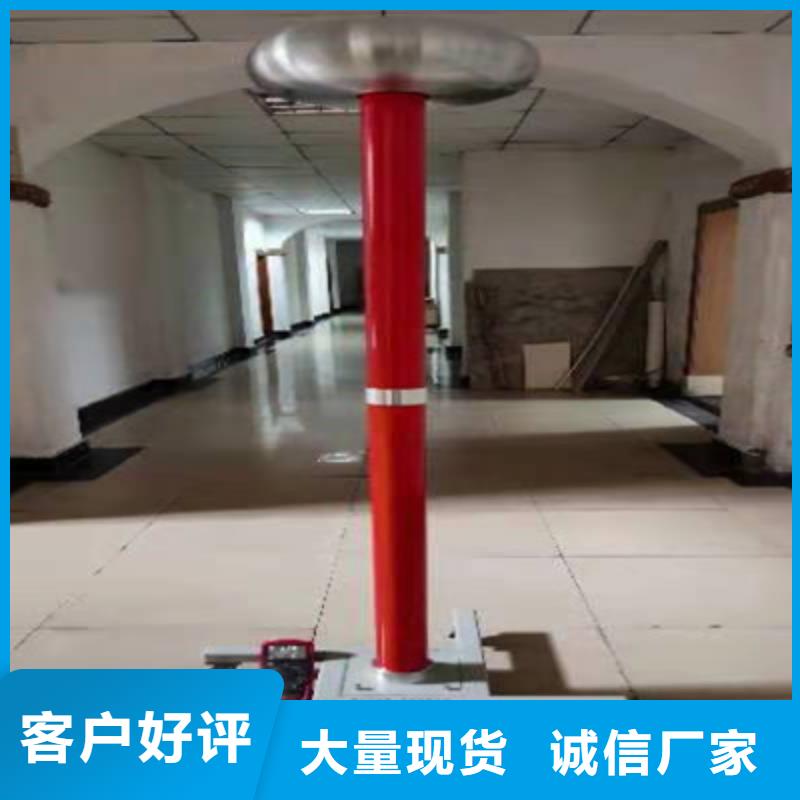

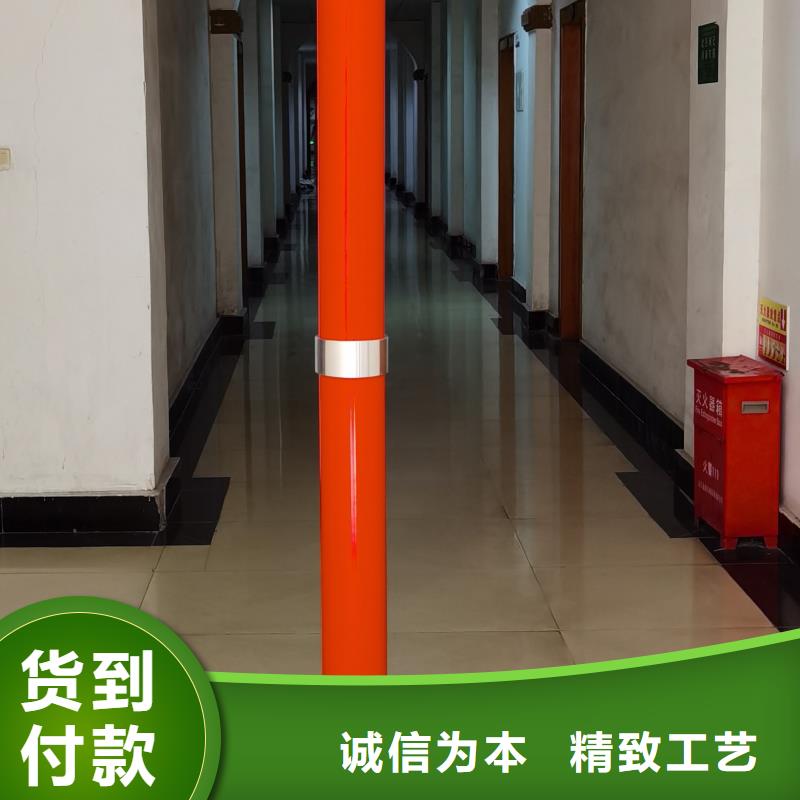

深圳工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：單相頻率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：單相頻率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

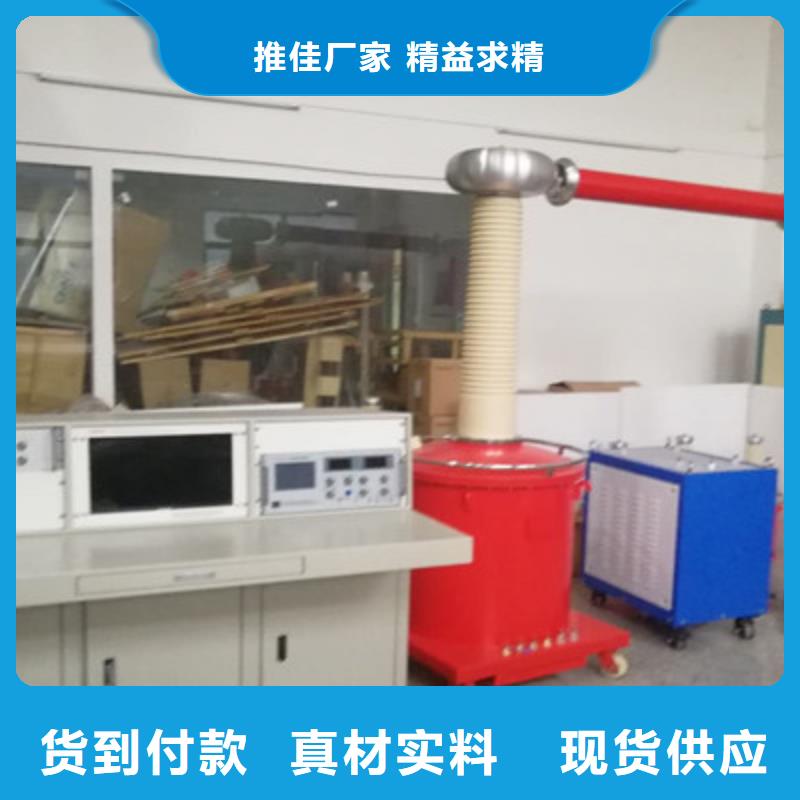

深圳工頻高壓局放試驗裝置 35kV電壓等級電工產品工頻無局放試驗設備成套裝置技術方案一、適用范圍本設備主要用于部分35kV電壓等級以下電力產品如電壓電流互感器、電力變壓器、高壓開關柜、高壓斷路器、電纜附件、所有絕緣器具等高壓試品進行工頻倍頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω、主要設備的技術參數（一）、YDTW-10/100工頻無暈試驗變壓器額定容量：10kVA高壓額定電壓：100 kV低壓額定電壓：0.22kV高壓額定電流：0.1A低壓額定電流：45.5A測量繞組電壓：100V相數：單相聯結組：II0阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：110kV/1min局部放電量：額定電壓下≤5PC80％額定電壓下≤3PC允許運行時間：額定電壓、額定電流下運行1分鐘；2/3額定電壓、2/3額定電流下連續運行冷卻方式：油浸自冷

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

<深圳>天正華意電氣設備有限公司 工頻無局放試驗成套裝置質保一年

深圳工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。（圖5—13）波形特點：連續發生，僅出現在電源波形的半周內。原因：感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。（11）鐵芯磁飽和諧波的干擾圖形波形特點：較低頻率的諧波振蕩，出現在兩個半周上，幅值隨試驗電壓升高而增大，不加電壓時消失，有重現性。原因：試驗系統各種鐵芯設備（試驗變壓器、濾波電抗器、隔離變壓器等）磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。（圖 5—15）波形特點：僅在試驗電壓的半周（正或負）上出現的與峰值對稱的兩個放電響應，幅值相等，而脈沖方向相反，起始電壓時兩個脈沖在峰值處靠得很近，電壓升高時逐漸分開，并可能產生新的脈沖訊號對。原因：電極的部分（尤其是金屬箔電極）在電場作用下運動。漏電痕跡和樹枝放電波形特點：放電訊號波形與一般典型圖象均不符合，波形不規則不確定。原因：玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件（試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等）均不放電，常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗，看看有無放電。了解了各種放電類型的波形特征，來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。
