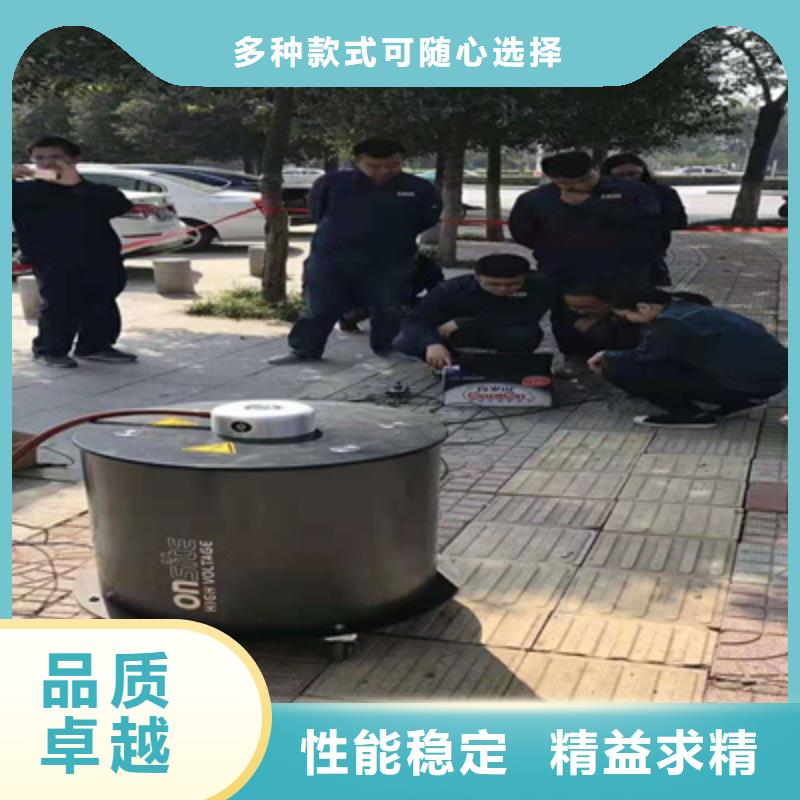

萊蕪振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

振蕩波局放測試萊蕪
<萊蕪>天正華意電氣設備有限公司

萊蕪振蕩波局放耐壓試驗系統軟件根據所采集的信號的大小自動調整系統參數， 使得信號達到一段時 間內 波形峰值的穩定度， 若波形峰值穩定度滿足軟件設定閾值的要求， 則軟件認 為當前 放電量的校正通過， 右下角“準確”指示燈會亮起， 此時點擊“保存”按 鈕即可校準數 據， 已保存過校準數據的擋位校準按鈕右側指示燈會亮起。如果 較長時間無法達 到準確值， 可以手動按鈕， 手動調節系統參數， 使得校準波 形峰值達到準確值 范圍。保存時為保證數據更加準確請將波形顯示中的反射波與 入射波游標移動到正 確的位置 ( 一般情況下波形準確采集情況下個幅值 的波形為入射波， 向后推延與入射波相似的波形即為反射波） 。圖 6 視在放電量校正參數設置界面加壓測試點擊圖 2 中的“加壓測試”按鈕， 彈出“加壓測試”模塊界面如圖7 所示， 用戶設 定相應的參數， 該軟件模塊自動完成對電纜的直流充電振蕩電壓波的產 生數據 采集 波形顯示等功能。在圖 7 所示界面的左側欄中用戶可輸入所需的 各項參數， 包括測試項別 測試電壓等級 連續加壓次數等信息， 根據實際需要 設定參數后， 點擊左邊欄下方的“加壓”按鈕， 程序遠程控制硬件系統對電纜加壓至預設值， 然后 自動控制高壓實時開關導通， 形成阻尼振蕩電壓波， 數據采集 系統在阻尼振蕩期間 自動采集數據， 采集數據分為阻尼振蕩電壓波形局放檢波 波形局放原始波形三 類， 圖 7 界面中上面波形為阻尼振蕩電壓波形， 下圖為局 放檢波波形， 對應的局放 原始波形由軟件后臺處理，不在前臺界面顯示。每次測試完成后，點擊左下方的“保 存波形”按鈕， 軟件自動分類保存所有數據 。該軟 件模塊具備“測量局放起始熄滅 電壓”功能，一次測試過程完成后，點擊“起始 電壓”或“終止電壓”即可開啟測量功能， 在局放檢波波形中顯示測量游標，用戶將測量游標調整至合適位置， 軟件自動計算當次測量的局放起始及熄滅電壓， 點擊“保存”按鈕， 局放電壓信息會與測試數據一起自動保存。圖 7“加壓測試”模塊界面完成 2.2.1，2.2.2，2.2.3 節中所述的步驟后，即可完整一次完整的振蕩波測 試， 所有測試數據自動保存在用戶所選取的項目根目錄中。點擊圖 2 界面中的“結束軟 件”按鈕， 退出前臺測試軟件。

<萊蕪>天正華意電氣設備有限公司
振蕩波局放測試萊蕪

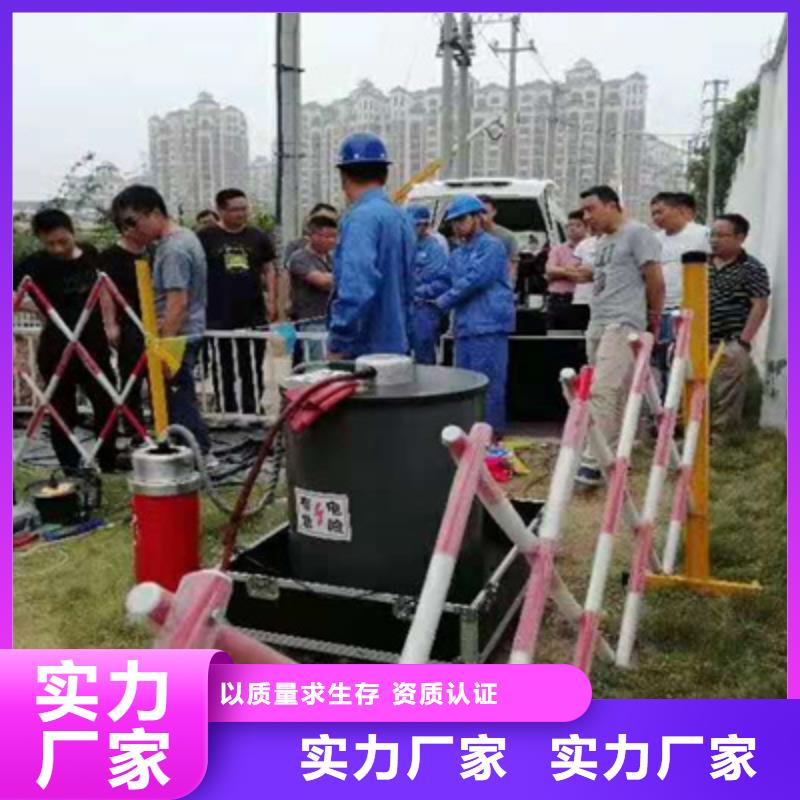

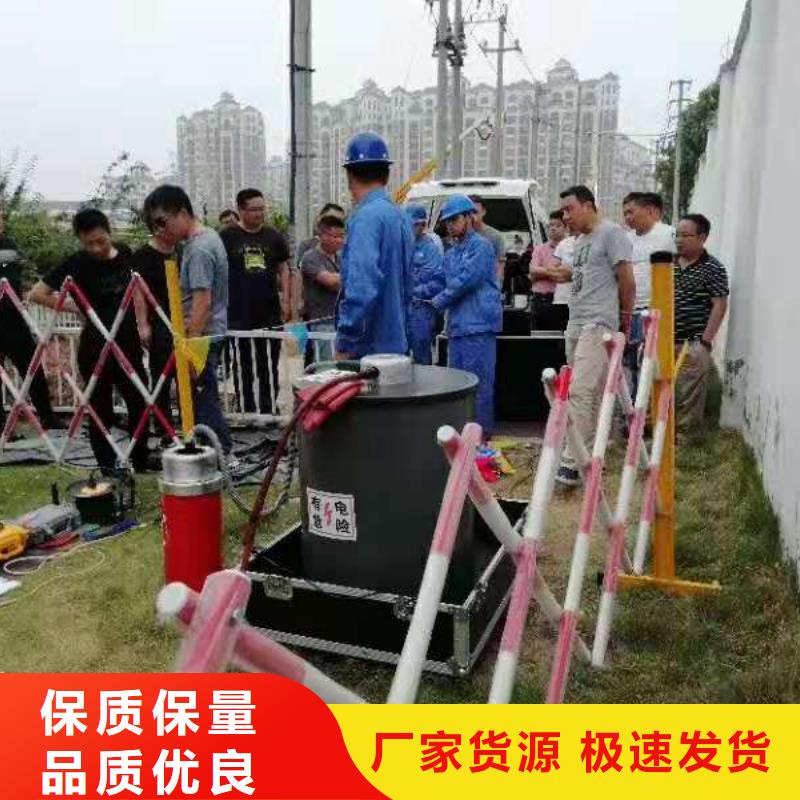

萊蕪振蕩波局放耐壓試驗系統部分硬件使用說明附件圖) 大功率電源線： 用于為設備提供 電源。) 無局放高壓連接電纜： 連接高壓 單元與被測電纜。) 視在放電量校準源： 用于校準測試視在放電量標定。) 急停盒： 加壓測試過程中緊急停止。) 網線： 計算機與高壓單元數據傳輸。f) 降頻器： 測試較短電纜時做補償使用。覷艇1.2 設備連接基本步驟瑞士 Seize 電纜振蕩波局放測試系統1) 將電纜電極連接至設備電極上， 電纜的地線接在設備接地端上；圖 3 電纜電極和地線與設備的連接圖示2) 按圖4 所示標識接入 220V 交流電源 連接網線和急停按鈕；圖 4 電源線 網線和急停線接口3) 打開電源開關， 電源指示燈 ( 綠色） 點亮， 待設備完全啟動， 狀態指示燈 ( 黃 色） 點亮；圖 5 通電后電源指示燈 狀態指示燈點亮狀態4）狀態指示燈點亮之后， 將網線連接至筆記本電腦或者筆記本電腦連接至無線 wifi 信號 OWTS， 點擊筆記本桌面上如圖 6 所示的“有線連接”或“無線連 接”圖標， 點擊連接即可進入系統；(a）有線連接 (b）無線連接圖 6 遠程桌面連接5）進入設備系統后， 將急停按鈕盒上的鑰匙擰至“開”的位置， 并打開急停 按鈕， 紅色指示燈點亮， 直流源可以輸出高壓， 如圖 7 所示圖 7 急停開關指示狀態搭建 35測試系統當被測電纜長度大于等于 250 米時， 無需連接補償電容， OWTS 系統連接 圖 如圖 8 所示。待測電纜工作地測試主機圖 8 OWTS 系統連接示意圖 ( 無補償電容）當被測電纜長度小于 250 米時， 必須連接補償電容， OWTS 系統連接圖如圖 9 所示。待測電纜高壓連接電纜圖 9 系統連接示意圖 （有補償電容）第二部分軟件說明2. 1 綜述振蕩波檢測裝置的軟件系統按功能可劃分為前臺控制及檢測系統 后臺數據 分 析處理系統 。

<萊蕪>天正華意電氣設備有限公司 振蕩波局放測試萊蕪

萊蕪振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

<萊蕪>天正華意電氣設備有限公司 振蕩波局放測試萊蕪

萊蕪振蕩波局放耐壓試驗系統簡介1部分硬件使用說明 設備說明 設備連接基本步驟搭建 10kV 測試系統 第二部分軟件說明 綜述 檢測系統 82.2.1 項目管理 82.2.2 系統標定 加壓測試 13簡介硬件功能/生成阻尼振蕩電壓波；/耐壓測試；/局部放電測試；/具備過壓 短路和過載保護。軟件功能/故障定位點；/基于等效時頻分析的脈沖分離；/生成放電特征譜圖；/獲取視在放電量信息 放電起始電壓 放電熄滅電壓等；/定制化報表。/電荷量校準功能。/試驗電壓控制和測量功能。/數據保存及讀取功能。/局放定位結果的譜圖顯示及編輯功能系統參數/局放檢測靈敏度： 不高于 10pC；/局部放電測量性能： 不大于 10％；/ 定位頻帶： 150k~50MHz；/振蕩波測量性能： 電壓波形 8 周期衰減不大于 48.4％；/可測電纜電容量： 0.05~4uF；/電壓峰值誤差： 不大于 3％；/通訊方式： 有線方式和無線方式；/ 尺寸/重量： 中 635X575 (mm)（直徑 X 高）/重量 60kg ； /局放校準器： 1pC~100nC，輸出校準波形上升時間不大于 60ns； / 電源： AC220V± 10％ 50Hz 6A。局部定位功能/同時定位多個局放缺陷。/能夠人工設定局放定位量閾值。其他功能/具備自動測量電纜電容量的功能。/具備測量局放起始電壓 局放熄滅電壓和局放水平的功能 。 /峰值電壓輸入 相電壓倍數輸入 有效值電壓輸入三種加壓模式。 /各擋位輸出電壓的加壓次數可設定。/ 能夠生成局放 PRPD 譜圖。/具備分析和生成測試報告功能。，控制單元具備無線和有線數據傳輸的功能。測試主機相關設置測試主機的用戶名為 OWTS， 密碼為 123； 設備內部用戶名為 OWTS， 密碼 為 123， 無線 wifi 信號為 OWTS， 密碼為 90。測試主機 ( 筆記本電腦） 與設備連接分為兩種連接方式：有線連接和無線連 接， 需要對測試主機進行相關設置。設備內部無線網絡 IP 地址設置為 192.168.137.1有 線 IP 地 址 設 置 為 192.168.137.2， 因 此 測 試 主 機 的 無 線 IP 地 址 設 為 192.168.137.X， 其中 X 的值為 3-253 之間的任意一個奇數； 有線 IP 地址 設置為 192.168.137.Y， 其中 Y 的值為 4-254 之間的任意一個偶數。

<萊蕪>天正華意電氣設備有限公司

萊蕪振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

<萊蕪>天正華意電氣設備有限公司 振蕩波局放測試萊蕪

萊蕪振蕩波局放耐壓試驗系統?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。?系統采用脈沖反射法進行局部放電定位，原理示意如圖2所示。測試一條長度為的電纜，假設在距測試端處發生局部放電，脈沖沿電纜向兩個相反方向傳播，其中一個脈沖（為方便起見，本文中稱為“入射波”）經過時間t1到達測試端；另一個脈沖（本文中稱為“反射波”）向測試對端傳播，并在對端發生反射，之后再向測試端傳播，經過時間t2到達測試端。根據兩個脈沖到達測試端的時間差，可計算局部放電發生位置，即式中，為脈沖在電纜中傳播的波速。? ?圖2 脈沖反射法原理示意圖3.1.3運輸方式 所示為M 系統的移動狀態和測試狀態。 注意：測試前將兩側的抬桿取下。

<萊蕪>天正華意電氣設備有限公司 振蕩波局放測試萊蕪

萊蕪振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦
