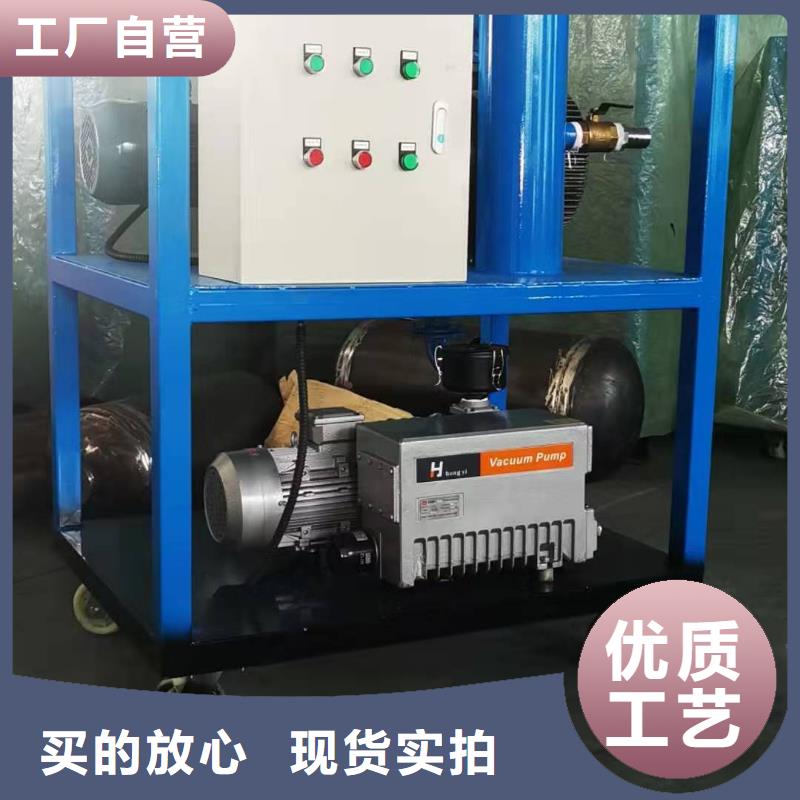

湖北SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商

湖北SF6氣體抽真空充氣裝置開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。(6)回收達到回收終壓力或預定值時，回收工作結束。(7)關冷凍壓縮機，關V3、SF6壓縮機、V2、V7。3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。(2)當貯存容器壓力較高時，開V4，直接向電器設備充氣，可觀察M6壓力表值。(3)當貯存容器壓力降低后，無法直接向電器設備充氣，在V7處外接氣源通過V7、V6直接向電器設備充氣；或外接氣源壓力較低時也利用壓縮機將外接氣源的SF6充至電器設備內，這時關V6，開V7、V2、V3、SF6壓縮機、V4，直至達到所需的工作壓力。(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。4、灌瓶灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。(2)提前開冷凍壓縮機。(3)開V7、V2、SF6壓縮機、V3、V4、鋼瓶閥門進行罐瓶。(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商

湖北SF6氣體抽真空充氣裝置內置超大容量可充鋰電池，一次充電可連續工作8小時以上。3.技術參數露點測量范圍－80 ℃～＋20 ℃測量精度±0.5℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）CF4測量范圍0％~測量精度±0.5％測量時間＜2分鐘。HF小檢知量≤1ppm準確度 ±0.5％重復性≤2％測量范圍0~10ppm進氣壓力0 ～ 1.0 Mpa流量0.01 ～ 1.00 L/min環境溫度－30 ℃ ～ ＋60 ℃環境濕度0 ～ 100％ RH電源AC 100 ～ 240V 50Hz或 60Hz工作溫度內置高容量鋰離子充電電池電池性能充電時間：8個小時；使用時間10小時以上。工作溫度－20 ℃ ～ ＋70 ℃尺寸280 × 140 × 300（mm）重量4 kg4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器背部的進氣口。?

<湖北>天正華意電氣設備有限公司
湖北sf6氣體回收裝置綜合測試儀廠家供應商 <湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置 回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口設備除了回收進氣口、充放出氣（液）口之外，還有一個排放大氣口，它的接口用戶可根據需要決定是否配接管路。3、油位檢查回收裝置中壓縮機采用N46（25＃）冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡中心位置，在運行中也應注意定期檢查實際油位線，不應低于中心線太多。N46號冷凍機油，原則上使用期一年，到期需調換機油，用油量見第二節有關內容，換油方法見第六節有關內容。4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。5、電源連接本裝置的供電電源為三相交流50HZ 380V±10％，總功率≤7KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。電控箱上方設有積時儀，無論是真空泵或SF6壓縮機或泵機同時開，它均會自動記時。

湖北SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商
湖北sf6氣體回收裝置綜合測試儀廠家供應商 <湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器背部的進氣口。?將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 (每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。

湖北SF6氣體抽真空充氣裝置TH-7T-15-50型SF6氣體回收裝置說 明 書青島天正華意電氣設備有限公司注 意1.SF6壓縮機嚴禁使用氧氣等易燃易爆氣體進行檢漏。2.SF6壓縮機嚴禁使用本機打高壓空氣檢漏。檢漏氣體可采用工業氮氣。3.SF6壓縮機嚴禁壓縮機自行抽真空和真空運行。4.回收裝置長時間不運行，運行時對SF6壓縮機進行點動式運行2-3次，時間間隔為10分鐘。目 錄一、用途及型號說明 、用途描述適用范圍 設計方案 技術特點 外觀５二、技術描述主要部件性能參數 、簡明參數表主要技術參數描述７三、工作原理和結構特征９四、開機前的工作１０4.1、注意要點管路連接油位檢查冷凍系統檢查、電源連接１２五、操作說明及注意事項１ 、抽真空１３ 回收貯存、充放灌瓶、凈化、干燥１６六、維修和保養 真空泵 使用中注意事項１６6.1.2換油期換油方法、SF6壓縮機１７ 使用注意事項 換油期１８6.2.3換油方法冷凍系統１８系統描述 冷凍壓縮機 、凈化、干燥系統 油分離器2干燥過濾器儀表、常見故障和方法２０7.1、電器２０7.2、真空泵２１ SF6壓縮機２２7冷凍系統凈化干燥系統２３7.6、儀表２３八、售后服務２４一、用途及型號說明1.1、用途描述SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。

<湖北>天正華意電氣設備有限公司
湖北sf6氣體回收裝置綜合測試儀廠家供應商 <湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置運轉中的油面應保持在視油鏡范圍內，即1/4-3/4位置。缺油停止運行。6.2.2換油期原則上為一年更換一次(約2000小時)6.2.3換油方法隔斷SF6壓縮機系統，松開回油管接頭，從放油孔放油，清潔后加油至中心位置，再連接好回油管路，對SF6壓縮機抽真空，抽至100Pa以下壓縮機方可投入使用。6.3、冷凍系統6.3.1系統描述冷凍系統由冷凍壓縮機、風冷冷凝器、貯液器、過濾器、電磁閥、熱力膨脹閥、蒸發器等組成。為了保持冷凝器的能，應注意本裝置工作場地的清潔，冷凝器進風面與墻距離至少0.5米。6.3.2冷凍壓縮機冷凍壓縮機為全封閉壓縮機，每小時開停次數應少于5次，每次運轉時間在5分鐘以上，一次停機時間不少于3分鐘。運行中應檢查冷凍壓縮機吸排氣壓力值是否在規定范圍內，高低壓壓力控制器出廠時已調整好控制值，當低于低壓限值時，待壓力升高后，當超過高壓限值時，待壓力降低后重新啟動壓縮機。6.3.2.1運行中應注意冷凍壓縮機有無異常聲響，冷凝器風扇運轉是否正常，若發現異常現象，則切斷電源，然后進行檢查修理。6.3.2.2注意各連接部位是否有泄漏和滲油現象，滲油的部位往往是泄漏部位，發生上述現象，及時停機檢查處理。6.3.2.3運行中勿直接接觸配管，以免高溫部分對人體的燙傷。6.3.2.4不得隨便松動各連接部位的螺栓及接管螺母，檢修應有專門人員進行。6.3.2.5冷凍系統檢修后嚴格清洗、干燥，不得殘留有任何雜質，并對冷凍系統抽真空至100Pa以下方可充注R22投入使用。將氟里昂鋼瓶與加液口截止閥相連，先不要擰緊螺帽，開一下氟里昂鋼瓶，使氟里昂氣體沖出，以排盡管路內的空氣，然后再擰緊該螺帽，打開截止閥。

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商

湖北SF6氣體抽真空充氣裝置開啟冷凍壓縮機吸入氟里昂，注意此時應控制氟里昂鋼瓶閥門開啟度，避免流量過大使壓縮機積液。充注過程中注意氟里昂鋼瓶重量變化，達到充注量后即可停止充注。關閉氟里昂鋼瓶閥門、截止閥，恢復正常工作狀態。如果制冷劑過量，應從儲液排氣口放出R22。6.4、凈化、干燥系統6.4.1油分離器裝置中有兩只油分離器，安裝在SF6壓縮機出口。6.4.2干燥過濾器干燥過濾器應定期再生處理或更換分子篩，若長期停機或發現SF6氣體含水量超過標準，應在使用前進行再生處理。6.5、儀表本裝置主要儀表有壓力表、真空計，用戶應根據儀表計量規定，定期進行校驗。真空計在需觀察時打開電阻真空計開關，內置電磁閥指示燈亮，觀察完畢關閉電阻真空計開關。七、常見故障和方法下面分電器、真空泵、壓縮機、冷凍系統、凈化干燥系統、儀表、系統等幾個方面列出了SF6回收裝置不能正常工作可能遇到的故障。請注意：調換任何部件，必須首先切斷回收裝置總電源。7.1、電器序號故障可能的原因處理方法1SF6回收裝置連接后，推上電源后15秒內指示燈5XD不亮相序不正確繼電器2 JXW缺陷指示燈缺陷轉動撥動開關到1或2檢查繼電器2 JXW檢查指示燈5XD2真空泵運行，指示燈1XD不亮指示燈缺陷檢查指示燈1XD3SF6壓縮機運行，指示燈2XD不亮指示燈缺陷檢查指示燈2XD4冷凍機運行，指示燈3XD不亮指示燈缺陷檢查指示燈3XD5電加熱工作，指示燈4XD不亮指示燈缺陷檢查指示燈5XD6真空泵電機不轉小型斷路器不工作電動機過載電動機缺陷接觸器缺陷檢查斷路器1DL檢查熱繼電器1RJ檢查真空泵電機檢查線圈1C和觸點7SF6壓縮機電機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷檢查斷路器2DL檢查熱繼電器2RJ檢查線圈2C和觸點檢查電動機8冷凍壓縮機不轉斷路器熔斷電動機過載接觸器缺陷電動機缺陷剛通電或停機時間少于3分鐘檢查斷路器3DL檢查熱繼電器3RJ檢查線圈3C和觸點檢查電動機請稍候9冷凍壓縮機轉，

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商 湖北sf6氣體回收裝置綜合測試儀廠家供應商 <湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。

湖北SF6氣體抽真空充氣裝置設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。

<湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。

<湖北>天正華意電氣設備有限公司
湖北sf6氣體回收裝置綜合測試儀廠家供應商 <湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商
<湖北>天正華意電氣設備有限公司

湖北SF6氣體抽真空充氣裝置真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②管路抽真空開真空泵、V1、 V6關V1、真空泵、V6③電器設備充放管路鋼瓶開真空泵、V1、 V7關V1、真空泵、V75.2、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。回收初始，回收初壓力(M1)較高時，開V6、半開V2 、SF6壓縮機，打開V3。開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。回收達到回收終壓力或預定值時，回收工作結束。關冷凍壓縮機，關V6、V2，SF6壓縮機、V3。5.3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。

湖北sf6氣體回收裝置綜合測試儀廠家供應商

湖北SF6氣體抽真空充氣裝置功能檢測（功能檢測）測試各個模塊，各個功能是否工作正常，此界面可以用于系統的檢修查看和型式試驗 系統幫助（系統幫助）此界面下留有公司的詳細信息，傳真、售后服務電話。2.3.6、配置時間（配置時間）輕觸旁邊表盤‘’，‘’，‘’，‘’，‘’可以配置主機相關內容。根據表盤信息修改時間參數。2.4、實時數據（實時數據）此界面下可以遠程啟動風機，啟動對應編號風機，啟動對應編號風機時間。可以粗略的觀察系統工作狀態，是否有報警信息。編號： 00：廣播地址，通知操作所以的風機控制器01....16：通信地址，針對對應編號的風機控制器進行操作點擊啟動按鈕：對應編號的風機控制器將開啟。點擊停止按鈕：對應編號的風機控制器將關閉。點擊詳細數據將進入如下界面：（氣體實時數據）左邊按鈕：為進入相關實時數據界面按鈕。上一頁、下一頁：當單頁數據超過10個，可以通過這兩個按鈕查看其他多個數據。（溫濕度實時數據）左邊按鈕：為進入相關實時數據界面按鈕。上一頁、下一頁：當單頁數據超過10個，可以通過這兩個按鈕查看其他多個數據。（風機動作實時數據）左邊按鈕：為進入相關實時數據界面按鈕。上一頁、下一頁：當單頁數據超過10個，可以通過這兩個按鈕查看其他多個數據。2.5、歷史數據（氣體歷史報警數據）左邊按鈕：為進入相關歷史數據界面按鈕。上一頁、下一頁：當歷史數據超過10個，可以通過這兩個按鈕查看其他多個數據。（溫濕度歷史報警數據）左邊按鈕：為進入相關歷史數據界面按鈕。上一頁、下一頁：當歷史數據超過10個，可以通過這兩個按鈕查看其他多個數據。（風機動作歷史數據）左邊按鈕：為進入相關歷史數據界面按鈕。上一頁、下一頁：當歷史數據超過10個，可以通過這兩個按鈕查看其他多個數據。

<湖北>天正華意電氣設備有限公司 湖北sf6氣體回收裝置綜合測試儀廠家供應商

湖北SF6氣體抽真空充氣裝置儀器面板說明1、前面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。按鍵說明確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。取消鍵:退出功能在不同的界面下可退出菜單、放棄設置的數值。上 鍵：菜單項向上切換/菜單數值增加。下 鍵：菜單項向下切換/菜單數值減少。左 鍵：設置數值位左移選擇。右 鍵：設置數值位右移選擇。2、后面板3、液晶屏三、測量方法1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；再把測試管道上的快速接頭一端插入露點儀上的采樣口；將排氣管道連接到出氣口。將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。3、檢查電量本儀器優先使用交流電。使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。4、開始測量完全打開露點儀前面板上的流量閥，然后通過調節前面板上的針型閥，把流量調節到0.5L/M左右，開始測量SF6露點。設備測量需要3～5分鐘其后每臺設備需要1～2分鐘。5、存儲數據設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。6、測量其他設備一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。露點儀保護開關旋至“保護”。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。7、測量結束所有設備測量結束后，關閉露點儀電源。
