懷化直流系統接地故障定位儀使用時插入輸出引線，通過其輸出信號。信號發生器的接入：信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。3、信號接收器信號接收器面板(見圖２) 圖2　信號接收器面板圖A鉗接口：接標記為“A”的接收鉗，此鉗為大鉗。B鉗接口：接標記為“B”的接收鉗，此鉗為小鉗。液晶屏：點陣式液晶顯示器。電源開關：開機或者關機均按“ON/OFF”鍵。信號接收器的使用：用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時，便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。

懷化直流系統接地故障定位儀撥碼開關工作狀態開機顯示強制信號模式檢測范圍/kΩ＠220V123限幅/V限流/mA關關關201992.0非強制模式0—100開關關502994.00—200關開關00996.00—50開開關x1998.00—600關關開201993.0強制模式0—100開關開502995.00—200關開開x2997.00—50開開開x3999.00—600設備出廠默認為開機顯示998.0模式，即不限幅，限流1mA。強制信號模式：在強制信號模式下，如果系統接地阻抗發生變化，信號電流大小保持不變；在非強制信號模式下，如果系統接地阻抗發生變化，且變化超過一定門限值，分析儀重新計算信號電流大小。開機顯示996.0模式下，分析儀工作在不發信號模式下。限幅在表格中表示為“x”表示該檔位沒有限幅。（4 ）檢測技巧“鉗單根”的檢測方法如果是正極接地，將采集器鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。多回路線一起檢測提高檢測效率將采集器鉗在這扎電纜上（注：采集器鉗口必須能完全閉合），如果檢測出絕緣正常，說明被檢測的這扎電纜都沒有接地故障；如果通過檢測判斷該扎線纜存在絕緣故障，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測。分析儀接入點說明根據直流系統接地故障的情況，將分析儀接到靠近蓄電池輸出端的正、負母線和地線上。檢測時，應使分析儀始終接在直流支路的電源端，而探測儀始終在直流支路的負荷端進行檢測。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷
懷化直流系統接地故障測試儀讓利促銷 <懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀 故障檢測器的測試準備：將鉗表插頭插入“檢測器”鉗表輸入插孔，打開檢測器電源。 （在檢測前建議對裝有接地選線在線監測裝置的直流系統，關閉接地選線在線監測裝置，更有利于檢測）。5.4 檢測開始： ?“通訊”燈亮：說明被測回路能夠接受到同步信號，以確認檢測的信號與所發出的信號是同一時間進行的。如果通訊燈不亮，說明信號發生器與檢測器通訊不成功。?“量程”燈亮：當量程1燈明亮的時候表明采用的是鉗表量程1，當量程燈2亮的時候采用默認的鉗表量程2。5.5 正負極線不能同時鉗時，采用“鉗單根”的檢測方法：如果是正極接地，將鉗表鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上；5.6 多回路線扎在一起時：將鉗表鉗在這扎電纜上（注：鉗表口必須能完全閉合），檢測方法同上，如果顯示出是“非接地”，說明被檢測的這扎電纜都沒有接地故障；如果顯示出是“接地”，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測，檢測方法同上。以上三種方法通常根據現場的實際情況結合起來使用。六、檢測技巧6.1 信號發生器的接入：根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的正、負母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。

懷化直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷

懷化直流系統接地故障定位儀 檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。6.2 高檢測效率，鉗表鉗一扎回路出線：在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。6.3 故障進一步定位：檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。6.4 利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷
懷化直流系統接地故障測試儀讓利促銷 <懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作?！半娏鳒y量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

懷化直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正?！敝甘緹袅?。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷

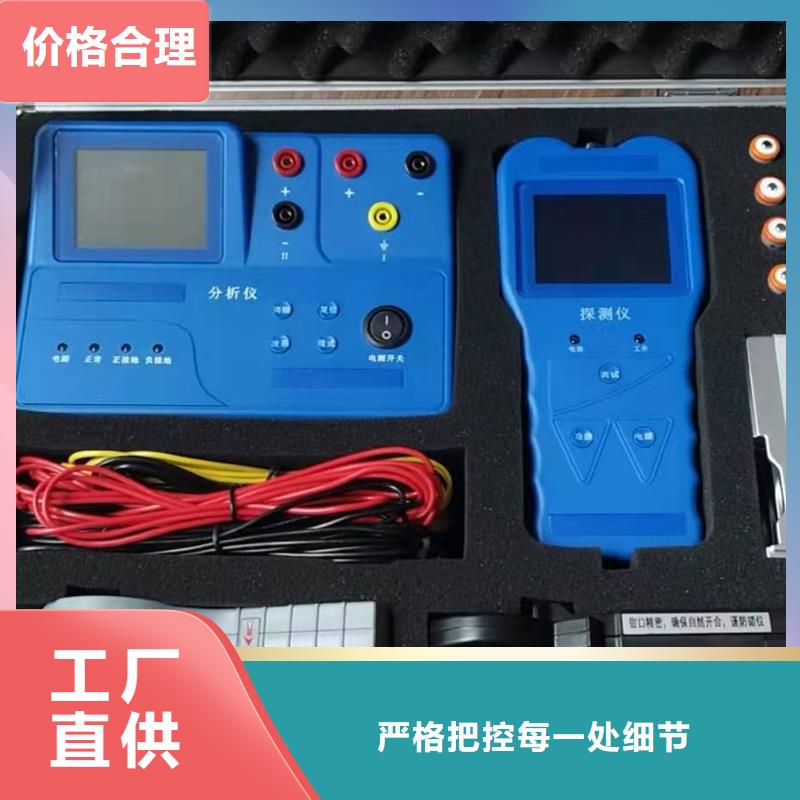

懷化直流系統接地故障定位儀 直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流接地查找儀。直流接地查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。隨著電力系統對運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流接地查找儀的基本要求。基于調頻調幅技術的新型直流故 基于直流電流差值檢測原理的新型直流接地查找儀引入快速FFT變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。二、裝置結構及原理2．1 裝置組成直流接地查找儀由系統分析儀、支路探測儀、采集器三部分組成

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷
<懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀概述目前電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量，抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是普遍的現象。我們的產品之所以能夠迅速立足該市場，是因為成功解決了干擾問題。便攜式直流接地故障定位儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間，使用方法為便攜式性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。二、產品主要特點1、 本儀器分信號發送器和接收器，信號發送器(檢測母線接地電阻用)直接從母線上取電，無需外接交流電源或電池充電，使用更加方便。2、110V、220V直流系統共用一套直流接地探測器。3、可以完全定位直流系統接地故障，排除現場分布大電容的干擾準確無誤地將故障區域鎖定在小范圍內。4、測量準確率:。5、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。6、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。7、豪華外包裝，攜帶方便。

懷化直流系統接地故障測試儀讓利促銷

懷化直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷 <懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀撥碼開關工作狀態開機顯示強制信號模式檢測范圍/kΩ＠220V123限幅/V限流/mA關關關201992.0非強制模式0—100開關關502994.00—200關開關00996.00—50開開關x1998.00—600關關開201993.0強制模式0—100開關開502995.00—200關開開x2997.00—50開開開x3999.00—600設備出廠默認為開機顯示998.0模式，即不限幅，限流1mA。強制信號模式：在強制信號模式下，如果系統接地阻抗發生變化，信號電流大小保持不變；在非強制信號模式下，如果系統接地阻抗發生變化，且變化超過一定門限值，分析儀重新計算信號電流大小。開機顯示996.0模式下，分析儀工作在不發信號模式下。限幅在表格中表示為“x”表示該檔位沒有限幅。（4 ）檢測技巧“鉗單根”的檢測方法如果是正極接地，將采集器鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。多回路線一起檢測提高檢測效率將采集器鉗在這扎電纜上（注：采集器鉗口必須能完全閉合），如果檢測出絕緣正常，說明被檢測的這扎電纜都沒有接地故障；如果通過檢測判斷該扎線纜存在絕緣故障，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測。分析儀接入點說明根據直流系統接地故障的情況，將分析儀接到靠近蓄電池輸出端的正、負母線和地線上。檢測時，應使分析儀始終接在直流支路的電源端，而探測儀始終在直流支路的負荷端進行檢測。

懷化直流系統接地故障測試儀讓利促銷

懷化直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

<懷化>天正華意電氣設備有限公司 <懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作?！半娏鳒y量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

懷化直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋?qū)ο到y(tǒng)進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

<懷化>天正華意電氣設備有限公司 懷化直流系統接地故障測試儀讓利促銷

懷化直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋?qū)ο到y(tǒng)進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

<懷化>天正華意電氣設備有限公司

懷化直流系統接地故障定位儀使用須知7.1 在使用設備時，檢測器液晶上偶然出現“鉗表飽和”字樣，出現此現象有二種情況：一、是鉗表與故障檢測器連接時沒有連接好，應檢查連接頭是否接觸好。二、由于受鉗表量程限制，在使用時，鉗表所鉗回路是大電流，而且所鉗的是單根，可能出現鉗表飽和，解決辦法是：在使用時，鉗表同時鉗雙根（正、負）或重啟檢測器電源。7.2 由于鉗表鉗口采用齒片交錯工藝，加工工藝和精密度都非常高（加工精度為0.002MM）；在使用時，打開鉗表卡好線后，鉗表要完全自然閉合，偶然不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞鉗表。單位名稱：青島天正華意電氣設備有限公司八、注意事項1)由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。保證使用的高精度。2)在檢測過程中，故障檢測器不用時請關閉電源，以延長電池的使用時間。3)故障檢測器電量不足時，應及時充電，以提高檢測的準確性。4)信號發生器一定要接在被檢測支路之前（按電流流向），正負、地三條線同時在直流母線和地線上，保證接地線接地良好。5)由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。6)由于故障檢測器的精度極高，檢測時請不要使用手機，以免造成對故障檢測器的干擾。
