黑龍江絕緣電阻測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。 本儀表根據IEC61010規格進行設計、生產、檢驗。任何情況下，使用本儀表應特別注意。?測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。 測量過程中，嚴禁接觸裸露導體及正在測量的回路。確認導線的連接插頭已緊密地插入儀表接口內。請勿在易燃性場所測量，火花可能引起爆炸。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。儀表顯示電池電壓低符號應及時充電否則會引起誤差。 測量過程中嚴禁進行充電或者進行數據傳輸操作 注意本儀表所規定的測量范圍及使用環境。 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<黑龍江>天正華意電氣設備有限公司

黑龍江絕緣電阻測試儀規則及注意事項感謝您購買了本公司絕緣電阻測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

黑龍江高壓兆歐表來電咨詢

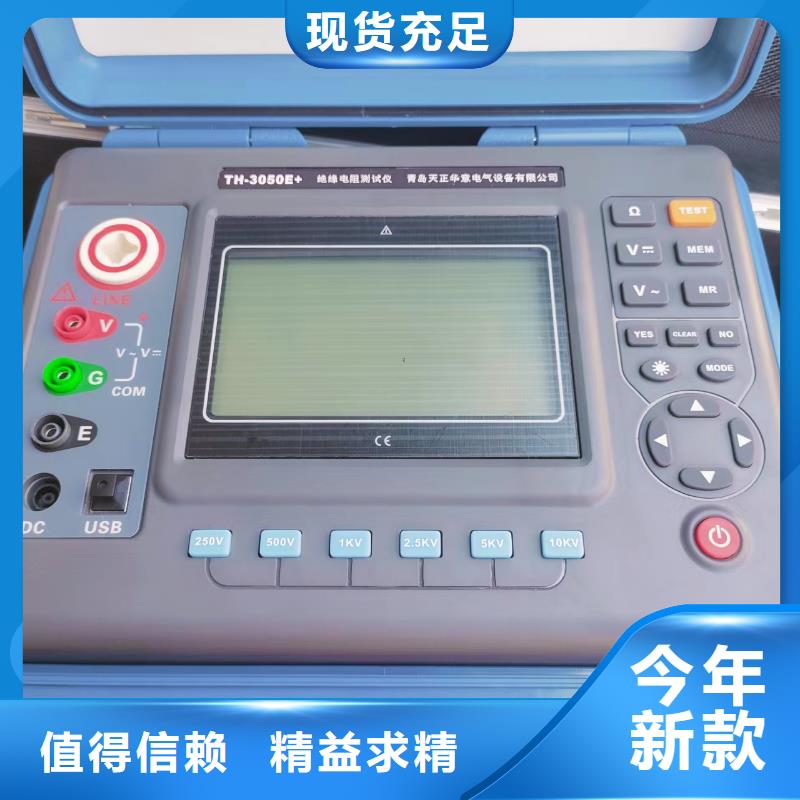

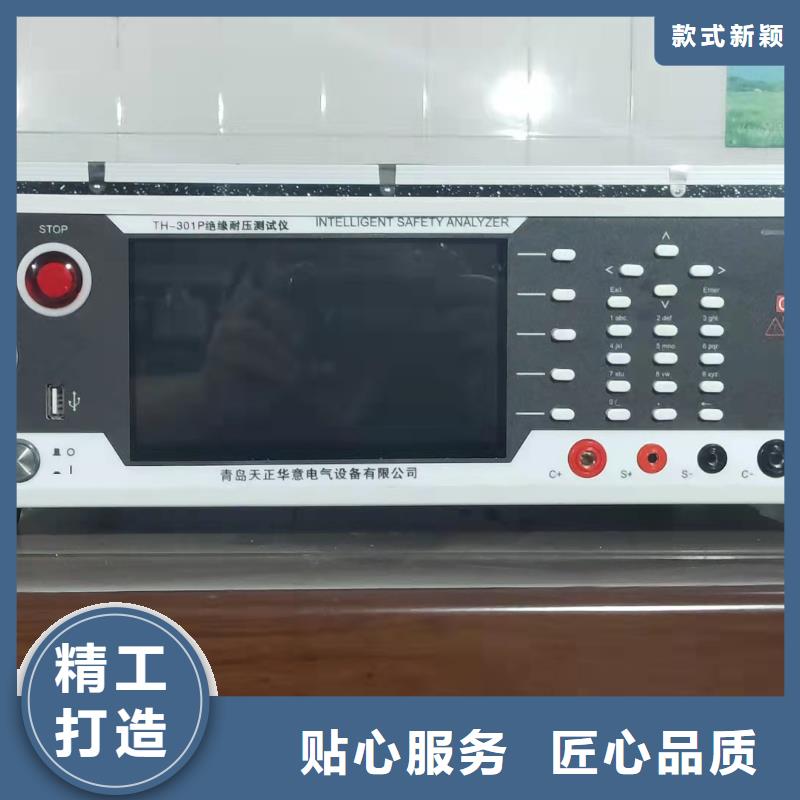

黑龍江絕緣電阻測試儀 絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓、交流電壓、吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。同時帶有步進調節電壓功能可以輸出多種不同電壓等級（如15KV機型可以產生12KV等級，使用范圍更廣泛）。絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。直流電流測量范圍100pA-6mA。電容測量范圍10nF-50uF。

黑龍江絕緣電阻測試儀影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小

<黑龍江>天正華意電氣設備有限公司
<黑龍江>天正華意電氣設備有限公司 黑龍江高壓兆歐表來電咨詢

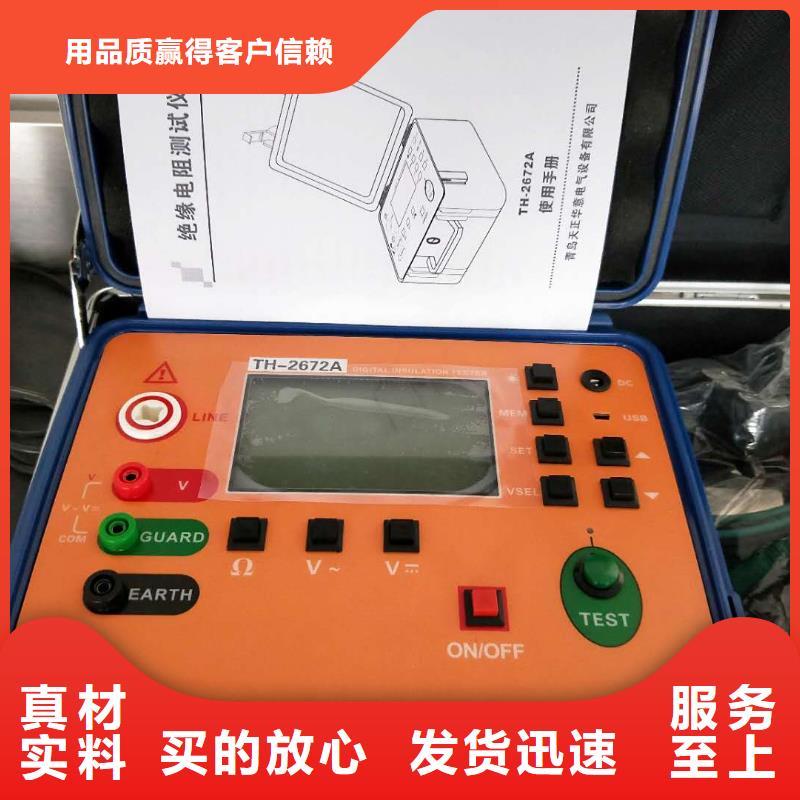

黑龍江絕緣電阻測試儀 說明： 高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。2、“G”保護端：三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上，保護環是用于被測對象的表面電阻和測量回路的泄漏干擾。3/4、“E”接地端：本儀表接大地和連接被測物零端的接線端，自來水管可作為大地端，電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端，人工放電的地端也接在此端。5、“讀阻保持”指示：讀阻保持時指示燈發出紅光，提醒測試員記錄測試值。6、“min.s”表：顯示測試時間分秒，高壓控制按鈕按入即開始計時，值19分59秒，然后循環工作。7、“充電”指示：充電時指示燈為紅光，隨著電池電壓的升高指示燈逐漸由紅光向綠光漸變，充滿時指示燈為綠光。8、“浮充供電”插座：用于以交流電220V供電，向儀表電池充電的插座。9、“ON”指示：工作電源接通后指示燈發紅光，在儀器工作時電池電量下降指示燈會逐漸變暗，當電池欠壓指示燈會熄滅。10、“工作電源”開關：儀表的供電電源開關。11、“電阻量程”開關：開關指向數為電阻量程，即上限值。12、“高壓調節”旋鈕：可使測試電壓從0V平滑調節至預選值。13、“高壓預選”開關：用于預先選擇測試電壓值。14、“高壓控制”按鈕：控制測電壓輸出，按下時高壓從“L”端輸出。15、“kV”表：顯示L-E之間的測試電源電壓值。16、“MΩ/GΩ”表：顯示絕緣電阻值，其單位由“電阻量程”開關決定。

<黑龍江>天正華意電氣設備有限公司 黑龍江高壓兆歐表來電咨詢

黑龍江絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

<黑龍江>天正華意電氣設備有限公司 黑龍江高壓兆歐表來電咨詢

黑龍江絕緣電阻測試儀 液晶顯示屏按鍵●按鍵及功能說明按鍵編號從左到右，共5個。個為關機狀態下的開機鍵。按鍵編號說明1開機按鍵，關機狀態下按下開機2功能鍵5 TEST鍵，按住1S測試，再按停止。（進入設置菜單時無效）● 測試設置界面試驗電壓試驗自動終止時長 電池電量指示短路電流值 設定的濾波按鍵功能提示 軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 30:00 切換軟件按鍵到新的功能，或從另外的功能返回電流選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波 選擇濾波參數。關：無濾波；（無干擾情形下）小：硬件低通濾波；（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波；（大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示： 、、、、當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。

<黑龍江>天正華意電氣設備有限公司

黑龍江絕緣電阻測試儀高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而TH-20 快速零值檢測裝置 （以下簡稱測試儀）是高性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。二、功能說明1 帶電測試功能本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。2 報警提示功能本測試儀根據電力檢測標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。3測試結果存儲功能本測試儀可將測試結果存入U盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。4歷史數據查看及分析功能本測試儀可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。

<黑龍江>天正華意電氣設備有限公司
黑龍江高壓兆歐表來電咨詢

黑龍江絕緣電阻測試儀 背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。9．報警設置開機后，長按“ ”鍵，開啟、關閉報警功能。長按“SET”鍵可以設置電阻報警值，通過按“ ”或“ ”鍵改變當前數字大小，再長按“SET”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍“ ”符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，接地電阻報警設置值為9999MΩ。如下圖：10．數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。11．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據讀取界面“MR”符號顯示。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，長按住“ ”或“ ”鍵以步進值為10選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，6為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，長按“MEM”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。八．電池說明儀表采用了12V 蓄電池供電，當電池電量減少時，當電壓降到10V時，電量符號“ ”顯示請及時充電電池。電壓低電時影響測量準確度。
