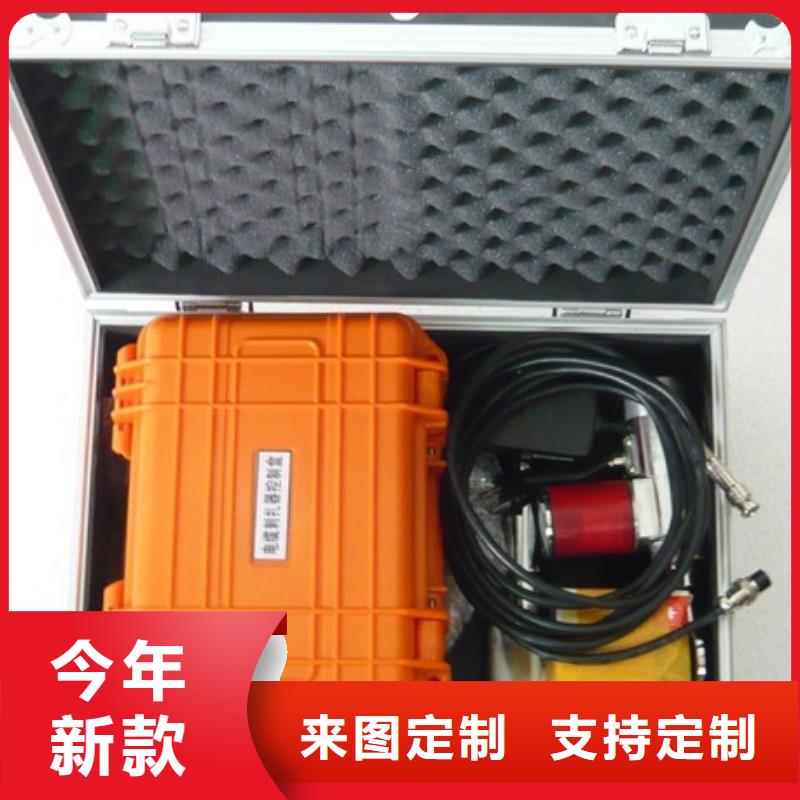

阜陽地埋電纜管線探測儀 多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

阜陽地埋電纜管線探測儀直連接線直連法就是將發射機的輸出線接到金屬管線上，并將信號直接注入。直連法適用范圍：自來水管道、燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流流經管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場放射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法可以得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1.2.1 測量金屬管道時的接線方式圖5- 4金屬管道直連法接線圖如圖，需要進行直連操作時，請將紅黑測試線連接線插入發射機。將地釘插入地面，垂直于管線并保持5米距離以上。黑色測試夾線與地釘連接。用紅色測試夾線連接目標管道。1.2.2 測量停運電纜時的接線方式電纜路徑探測和性鑒別在金屬管線探測的領域中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜是由數根芯線和金屬鎧裝構成，其結構和用途的差異會造成探測時的信號施加方式的差異，不同的接法也會產生不同的電磁場，探測效果也會有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。1.2.2.1芯線－大地接法（抗干擾能力強，使用）芯線-大地接法，是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，既可以充分發揮儀器的功能，也能程度地抗干擾，

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米（m）或英尺（ft）、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀感謝您購買了本公司的智能電纜綜合探測儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試?！獓栏褡袷乇臼謨运谐龅囊巹t及注意事項。?本儀表根據IEC61010規格進行設計、生產、檢驗。?任何情況下，使用本儀表應特別注意。?注意本儀表機身的標貼文字及符號。?儀表設計了過壓保護，但應避免直接接觸或直接連接帶電導體。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?耦合鉗在發射信號時，產生嘯叫聲屬于正常現象。?耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。?使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?測量過程中，嚴禁接觸裸露導體及正在測量的回路。?確認導線的連接插頭已緊密地插入儀表接口內。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。?請勿在易燃性場所測量，火花可能引起爆炸。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?若儀器潮濕，請干燥后再保管。?電池電壓低符號顯示，請及時充電。?測試儀長時間放置不使用，請每3個月給電池充電一次。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?發射機輸出電壓150Vpp，切勿工作時直接觸碰輸出夾和目標管線！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”符號為警告標志，使用者必須嚴格依照本手冊內容進行操作。

無線高壓鉤式電流檢測儀阜陽 <阜陽>天正華意電氣設備有限公司

阜陽地埋電纜管線探測儀低壓脈沖法測試電纜長度（全長） 1）接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。

阜陽地埋電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不帶絕緣層的金屬管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。2、界面介紹發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：圖2-3-2 卡鉗耦合輸出界面顯示2、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。三種輻射頻率可供選擇： 33kHz，82kHz、197kHz，默認33kHz。注意事項：?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。3、功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。注意事項：?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。?探測較深管線，應提高輸出水平。?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的?？捎糜谧R別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽
無線高壓鉤式電流檢測儀阜陽 <阜陽>天正華意電氣設備有限公司

阜陽地埋電纜管線探測儀青島天正華意電氣設備有限公司主要用于高低壓電纜絕緣不良及高阻泄漏性故障點的燒穿及故障距離初步判斷，使用燒穿功能使其高阻故障點的絕緣阻值大幅度降低，變成低阻故障后，再使用電橋功能對電纜故障位置進行初步測試定位，也可使用其他測試儀定位故障位置。數控燒穿電橋一體機符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。數控燒穿電橋一體機采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流的變化曲線圖，電橋采用一鍵式自動測試，直接顯示測試結果。測試簡單方便并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且能在電纜故障測試及試驗方面提供了大功率的直流高壓源。 功能特點⑴ 用于高壓及低壓電纜絕緣不良和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到電橋初步定位故障測試要求。⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿短路后自動停機。⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了電壓、電流、極限功率三重限定，并具備高溫自動報警等多項保護功能。⑷ 本機實現全自動電橋測試，無需人工干預，一鍵自動測試，直接顯示結果，結束后可自動關斷輸出。

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

<阜陽>天正華意電氣設備有限公司

阜陽地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（停電電纜）進行路徑探測和識別的接線方式，可以充分發揮儀器的功能，并能程度地減小干擾影響，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很?。淮蟮鼗芈酚捎诖嬖趦啥私拥仉娮瑁偌由贤寥离娮?，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

<阜陽>天正華意電氣設備有限公司
<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號，信號特性比較明確，而且可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下的路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少臨近管線的干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會有衰減。但若接地良好，電容電流很小，可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。

阜陽地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz?？ㄣQ耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平?？ㄣQ耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

<阜陽>天正華意電氣設備有限公司 無線高壓鉤式電流檢測儀阜陽

阜陽地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大?。?6），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字
