成都清障儀1信息感謝您選擇我司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

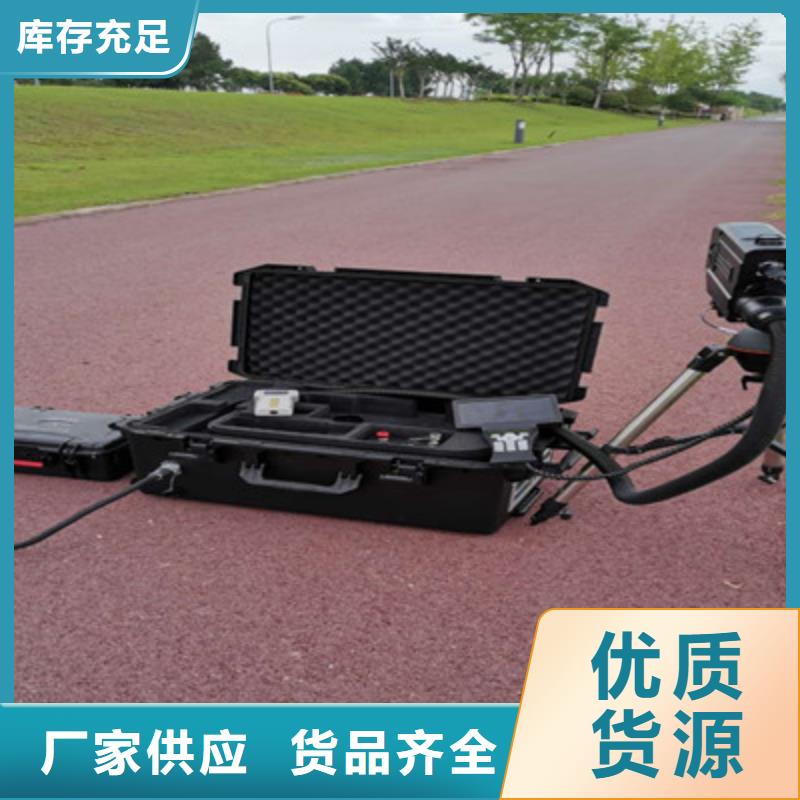

成都清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！

<成都>天正華意電氣設備有限公司 電網激光除障儀成都

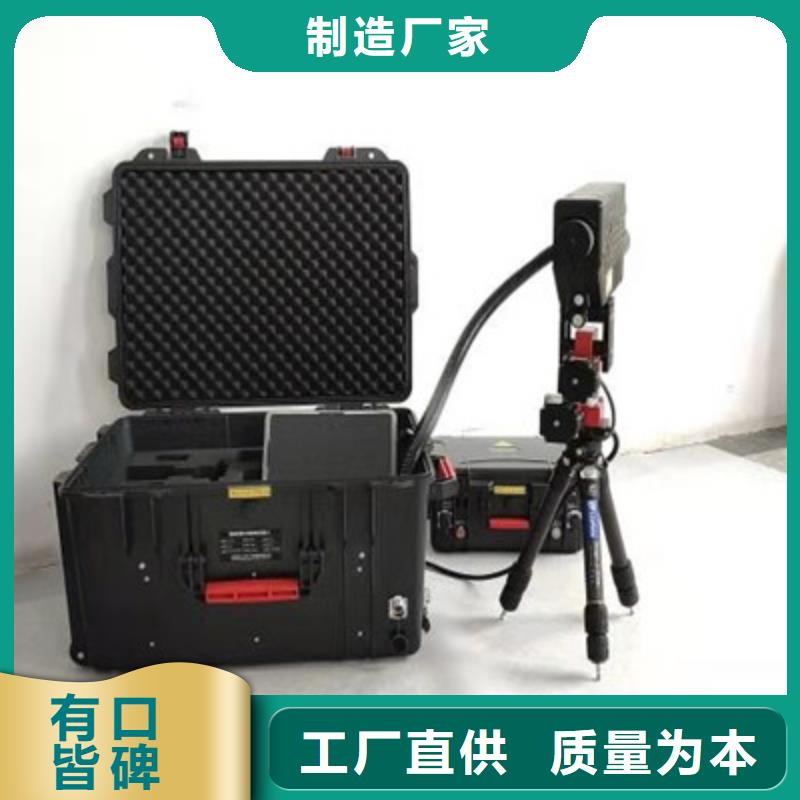

成都清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業，適用于架空線路非金屬物2 遠距離帶電樹障，馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向，實現激光的控制5 夜視功能，滿足夜間作業要求6 設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光便攜式激光清障儀

<成都>天正華意電氣設備有限公司 電網激光除障儀成都

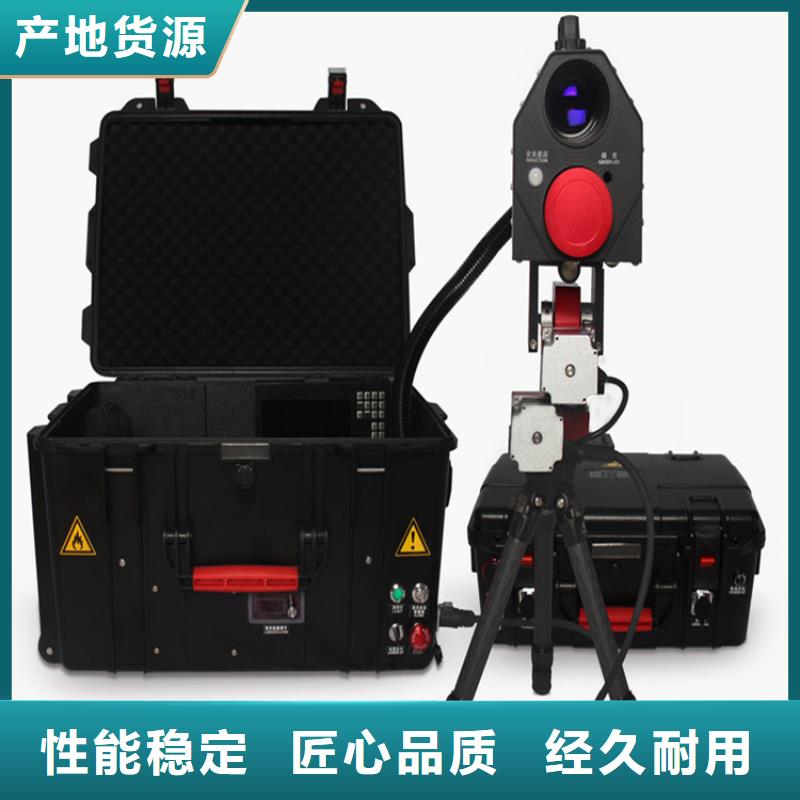

成都清障儀屬材料異物，可用于遠距離砍樹、削枝，可用于遠程馬蜂窩；（2）有效距離：0～300米；（3）激光器類型：光纖激光器；（4）主機激光光源冷卻方式采用：風冷冷卻；（5）輸出功率：0～500W連續可調；（6）激光輸出波長：1080±10nm；（7）激光輸出焦距在0～500米范圍內可動態調節，聚焦光斑尺寸≤12mm；（8）具備十字光標指示功能，十字光標中心為激光出光點，光標具備多種顏色多種形狀可選；（9）發射頭部分采用同軸同向的出光方式，不接受非同軸的平行出光方式；（10）具備電子望遠瞄準系統，采用云臺控制、激光器控制與顯示一體的平板電腦，自動對焦相機配合手持平板顯示遠處目標，無需肉眼觀察，0-500m平板上清晰可見 光學調焦不低于60倍；平板電腦具有記錄作業過程功能，可通過工作錄像追溯操作過程；（11）具備高精度自動跟蹤云臺，云臺旋轉角度滿足水平：0°～360°，垂直：﹣90°～90°，具備機械保護和失電保持功能；（12）智能自動跟蹤瞄準功能：1）具有快速瞄準目標的能力，在任意倍率下，用戶直接在控制平板電腦上點擊待目標后，云臺會在1秒內自動瞄準目標，指哪打哪；2）具備多種工作模式，提供手動切割、半自動切割和全自動切割等功能，滿足不同作業需求；3）半自動切割模式下，具備電子圍欄功能，具備自動往復切割功能；4）全自動切割模式下，具備異物識別、自動生成切割路徑功能，作業過程中，具備人工輔助微調切割功能，提高作業效率；

<成都>天正華意電氣設備有限公司
電網激光除障儀成都

成都清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。

<成都>天正華意電氣設備有限公司

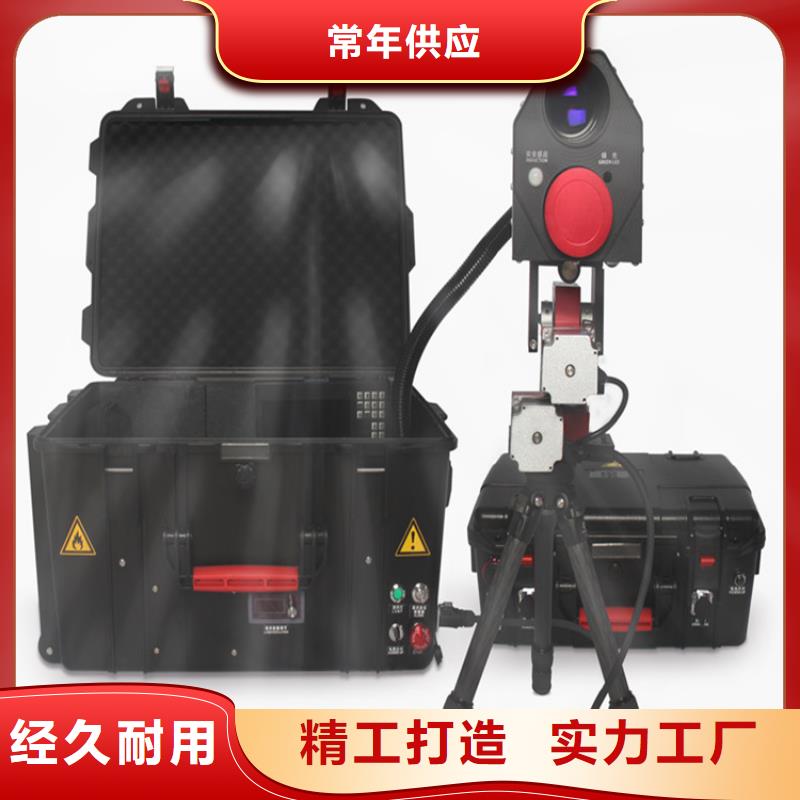

成都清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施?？芍貜投ㄎ谎埠阶詣忧懈?，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。

成都清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施?？芍貜投ㄎ谎埠阶詣忧懈睿埠剿俣瓤烧{，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。

電網激光除障儀成都

成都清障儀信息感謝您選擇青島天正華意電氣設備有限公司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

---
