保定觸指壓力測試儀注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，如有幾對觸指則應分別測量隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。

保定觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多

保定觸指壓力測試儀注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，如有幾對觸指則應分別測量隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多

保定觸指壓力測試儀產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃1.5、性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；

保定觸指壓力測試儀如果一次不成功，請再次重復操作。出廠前已校準好。4.4測量方法4.4.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據可以選擇存儲U盤中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多

保定觸指壓力測試儀用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多
<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多

保定觸指壓力測試儀請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄一、概述 1二、結構特征 2三、技術特性 4四、儀器使用及操作 6五、測量操作 10六、故障分析及排除 10七、日常維護與保養 13一、概述隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至會造成“火燒連營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。

保定觸指壓力測試儀我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多
電器綜合試驗臺保定優惠多 <保定>天正華意電氣設備有限公司

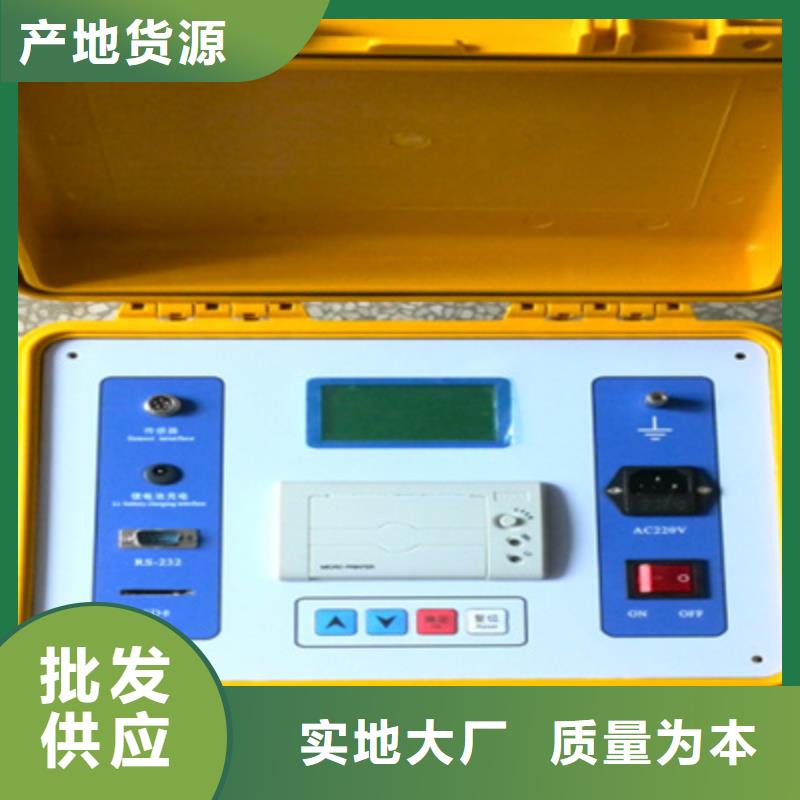

保定觸指壓力測試儀三.面板布置圖1 面板布置圖 序 號 面 板 標 志功 能 說 明① 保護接地端 與大地相接②液晶顯示屏 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口 傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關 輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b （用游標卡尺測量，見圖2） 4.1.2根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖8、

保定觸指壓力測試儀如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。8、主機體積：260＊220＊70mm9、使用環境：-20℃~＋50℃，相對濕度：≤90％。四、儀器外觀：正面面板正面頂部圖右側面圖A1B1C1地：停電模式下，采集三相斷口信號。A1（黃線）、B1（綠線）、C1（紅線）接動觸頭，還有一根黑線接靜觸頭（靜觸頭三相短接接地）。A、B、C斷口：交直流傳感器，帶電測量合分閘時間。線圈電流：交直流傳感器，測量儲能電機線圈電流及時間。直流電壓采集：采集線圈電壓，黑色接電源負，紅色接電源正。速度傳感器：停電模式下，傳感器接動觸頭或捌臂測量速度。開關：儀器電源開關。充電接口：儀器電池充電接口，電壓DC12V，充電時間6小時。USB：數據上傳U盤或外接鼠標操作。接地：測量時儀器必須接地。

<保定>天正華意電氣設備有限公司 電器綜合試驗臺保定優惠多

保定觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<保定>天正華意電氣設備有限公司
電器綜合試驗臺保定優惠多 <保定>天正華意電氣設備有限公司

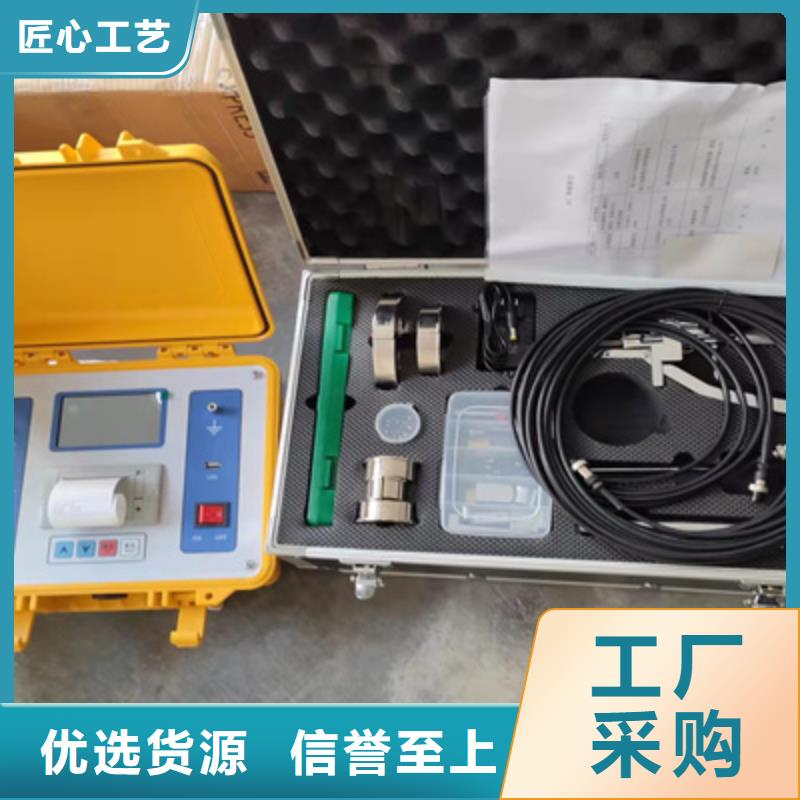

保定觸指壓力測試儀產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃1.5、性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；2.1 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；

保定觸指壓力測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
