全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

保定熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀使 用 方 法 一：現場前準備工作：檢查試驗用氣罐有無試驗用氣源（氮氣或SF6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當?shù)責o專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖（圖1）所示：圖（一）二：現場準備工作：1．. 到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接好，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖(圖2)：圖（二）2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的相應的信號插座對接好測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；3.把配備的信號測試線另一頭與儀器面板上的信號口相連接。4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接（如圖3所示）5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖4所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。連接公用接頭及密度繼電器連接進氣口圖（三）測量管圖（四）進氣管6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7.打開儀器電源。8.打開氣瓶上的閥門。

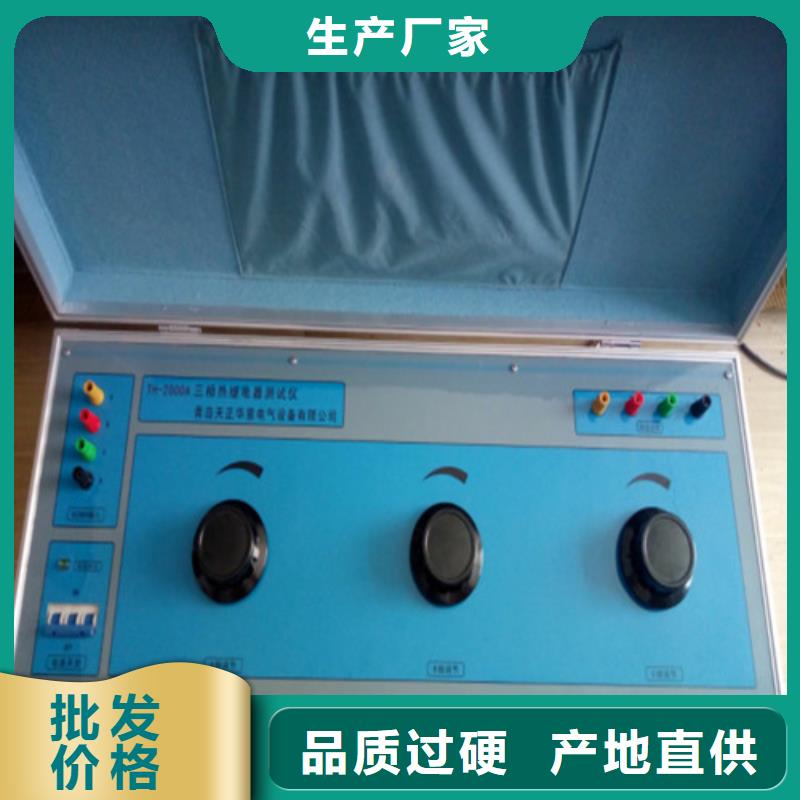

保定熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

<保定>天正華意電氣設備有限公司
全自動SF6密度繼電器校驗儀保定規格 <保定>天正華意電氣設備有限公司

保定熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

<保定>天正華意電氣設備有限公司
<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格
<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

<保定>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗儀保定規格

保定熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<保定>天正華意電氣設備有限公司

保定熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

保定熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

保定熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。
