ENR-35KV三相組合式過電壓保護器它主要應用于發電、供電和企業的用電系統中，對電機、變壓器、開關、母線、電容器等電氣設備，除了限制大氣過電壓保護外，ENR-35KV三相組合式過電壓保護器同時也可限制電力系統的操作過電壓，對相間和相對地的過電
壓，均能起到可靠的限制作用。相關型號：TBP-A-7.6/131，TBP-A-12.7/131，TBP-B-12.7/131，TBP-B-42F/310，TBP-O-7.6。1、10kV及以下產品垂直或水平安裝，35kV產品只能垂直；所有產品不允許倒置安裝（電纜向下）。2、保護器的接線端子分別由4根硅橡膠高壓電纜引出，A、B、C三相電纜直接并聯于被保護設備的電源進線端，E電纜接地。3、CGB1型和
CGB3型產品接地端子E與A、B、C三相接線端子可以任意互換；CGB2型產品接地端子E與A、B、C三相接線端子不能互換，其余三相接線端子可以任意互換。4、本產品采用全絕緣封閉結構，除電纜終端線鼻帶電需考慮絕緣爬電及放電距離外，其余部分均有足夠絕緣強度，無需考慮相間距離和爬電距離。過電壓保護器使用條件1、戶內型，海拔高度不超過2000m，超出2000m可根據實際情況特制；2、環境溫度：不低于－20℃
，不高于＋40℃，相對濕度不大于95%（25℃）；3、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；4、安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、性塵埃；5、大風速：35m/s;三相組合式過電壓保護器（三相組合式避雷器）全系列的專業生產企業，其開發的產品有3—35KV戶內型、戶外形共6個系列46個型號規格的產品，保護對象為主變、空開、電纜、電機、電容器組等，規格包括：
戶內普通型(三柱式、四柱式）、戶內帶表型（型放電計數器、計數故障指示器、在線監測器、組合專用電腦式放電記錄儀、帶PC接口在線監測器）、戶內防型（帶故障脫離裝置）、電機中性點保護型；戶外普通型、戶外帶表型（放電計數器、在線監測器）、戶外防型、戶外高原型過電壓保護器產品

它的作用相當于避雷器，過電壓保護器(T型帶過電壓在線監測儀)但與傳統的避雷器不同，1:避雷器只能是相--地保護(單相保護，每組用三個)，過電壓保護器可以相--地保護，也可以相--間保護(三相)，2:過電壓保護器一般安裝在柜體內。
  組合式避雷器，又稱戶外型過電壓保護器，三相組合式避雷器，是普通的單相避雷器的升級產品，它不僅可以實現像過電壓保護器一樣實現相地，相相保護還能像普通避雷器一樣在室外使用，有的把過電壓保護器也叫做組合式避雷器其實是不嚴格的。
  ◆用途及適用范圍:組合式避雷器廣泛適用于35kv以下中性點非有效接地系統中的高壓設備，以及冶金，化工，煤炭，輕工等使用大容量高壓電動機的場合，是取代常規避雷器的換代產品，該產品適用于戶內，戶外，環境溫度-40℃-+40℃海拔高度不超過2000m(超過2000m用高原型)。
  連續施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓，分類編輯◆按保護對象和用途主要分以下幾大類:1，電站型:主要用于保護發電廠，變電站中交流電氣設備免受大氣過電壓和操作過電壓和相間有相對地操作過電壓的損壞。
  2，并聯補償電容器型:主要用于真空開關或少油開關操作電容器組引起的相間和相對地操作過電壓，達到保護電容器組免受損壞，3，電機型:主要用于保護旋轉電機，限制切合真空開關引起的相間和相對地操作過電壓，達到保護變壓器和防止真空開關相間和相對地閃絡的目的。

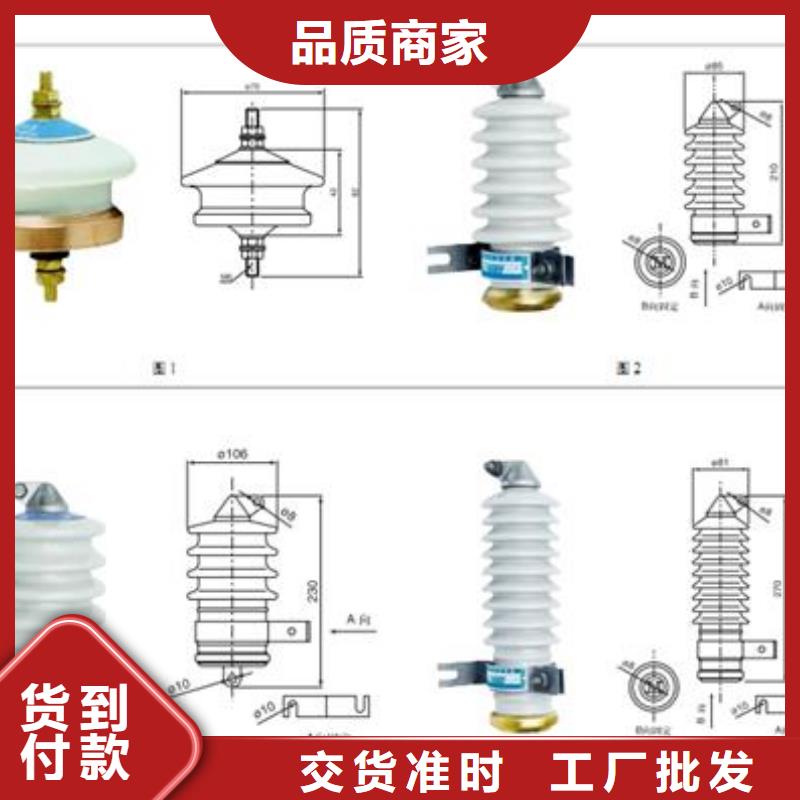

  七大特性:一，氧化鋅避雷器的通流能力大這主要體現在避雷器具有吸收各種雷電過電壓，工頻暫態過電壓，操作過電壓的能力，川泰生產的氧化鋅避雷器的通流能力完全符合甚至高于 標準的要求，線路放電等級，能量吸收能力。
  4/10納秒大電流沖擊耐受，2ms方波通流能力等指標達到了國內水平，二，氧化鋅避雷器的保護特性優異氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能，因為氧化鋅閥片的非線性伏安特性十分優良。
  使得在正常工作電壓下僅有幾百安的電流通過，便于設計成無間隙結構，使其具備保護性能好，重量輕，尺寸小的特征，當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態。
  使電力系統正常工作，三，氧化鋅避雷器的密封性能良好避雷器元件采用老化性能好，氣密性好的優質復合外套，采用控制密封圈壓縮量和增涂密封膠等措施，陶瓷外套作為密封材料，確保密封可靠，使避雷器的性能穩定，四，氧化鋅避雷器的機械性能主要考慮以下三方面因素:⑴承受的地震力⑵作用于避雷器上的風壓力⑶避雷器的。
  五，氧化鋅避雷器的良好的解污穢性能無間隙氧化鋅避雷器具有較高的耐污穢性能，目前 標準規定的爬電比距等級為:⑴II級中等污穢地區:爬電比距20mm/kv⑵III級重污穢地區:爬電比距25mm/kv⑶IV級特重污穢地區:爬電比距31mm/kv六。
  氧化鋅避雷器的高運行可靠性長期運行的可靠性取決于產品的質量，及對產品的選型是否合理，影響它的產品質量主要有以下三方面:A避雷器整體結構的合理性B氧化鋅閥片的伏安特性及耐老化特性C避雷器的密封性能，七。
  工頻耐受能力由于電力系統中如單相接地，長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力，使用編輯1.應安裝在靠近配電變壓器側金屬氧化物避雷器(MOA)在正常工作時與配變并聯。
  上端接線路，下端接地，當線路出現過電壓時，此時的配變將承受過電壓通過避雷器，引線和接地裝置時產生的三部分壓降，稱作殘壓，在這三部分過電壓中，避雷器上的殘壓與其自身性能有關，其殘壓值是一定的，接地裝置上的殘壓可以通過使接地引下線接至配變外殼。
  然后再和接地裝置相連的方式加以，對與如何減小引線上的殘壓就成為保護配變的關鍵所在，引線的阻抗與通過的電流頻率有關，頻率越高，導線的電感越強，阻抗越大，從U=IR可知，要減小引線上的殘壓，就得縮小引線阻抗。
  而減小引線阻抗的可行方法是縮短MOA距配變的距離，以減小引線阻抗，降低引線壓降，所以避雷器應安裝在距離配電變壓器近點更合適，2.配變低壓側也應安裝如果配變低壓側沒有安裝MOA，當高壓側避雷器向大地泄放雷電流時。

由于相相、相地都是雙間隙，每個間隙承擔1/2工頻放電電壓，在正常情況下中心點電位是“零”，則由相間隙承擔工頻電壓，同時對地存在寄生電容，寄生電容的存在會使
實際放電值出現不穩定。2、三間隙星形接法組合式過電壓保護器由三個間隙和四個單元組成過電壓保護器。其結構與四間隙不同點在于取消了接地保護單元間隙，相地保護采用單間隙，接地保護單元由純電阻性材料組成，在中心點受寄生電容和雜散電容等外界因素相對小。相相過電壓時由相間保護單元和接地保護單元共同完成，相相過電壓也是由兩個間隙來承擔。通過接地保護單元的調整可以使相相、相地工頻放電電壓做成一樣。 
3、菱形間隙星形接法組合式過電壓保護器由一個菱形間隙和四個單元組成過電壓保護器。其結構與四間隙星形接法不同點在于采用了菱形間隙結構，將帶串聯間隙的三相組合式過電壓保護器放電間隙的數量降到1，從而降低了分布電容和雜散電容對放電數值的影響，相間過電壓和相地過電壓過程均由一個間隙完成。由于間隙和過電壓保護器可以分別裝置，這樣過電壓保護器可直接和外殼材料熱壓鑄在一起，使閥片周圍空腔幾乎不存在，在
過電壓保護器的密封受潮和防問題解決的比較好。4、間隙并聯高壓電阻間隙上并聯了一個高壓電阻，在工頻時，間隙的容抗遠大于并聯電阻的阻抗，間隙兩端的電壓取決于電阻的分壓值。在沖擊時，由于波前很陡，其等值頻率遠高于工頻，此時間隙的容抗遠小于阻抗，電壓分布由容抗決定，故不受并聯電阻的影響。  可以的。我公司生產的過電壓保護器方便，特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成
套開關柜配套使用，或直接安裝在小型箱式變電站內。二、碳化硅避雷器、無間隙氧化鋅避雷器和帶串聯間隙氧化鋅避雷器的性能比較？    阻容吸收器大優點是緩和入侵到被保護設備的過電壓波的陡度，改善設備繞組上的電壓梯度，但有體積大，無明顯過電壓限制值，吸收過電壓能量容量小，會產生高次諧波污染等問題。無間隙氧化鋅避雷器是一種較先進的過電壓保護設備，與傳統的碳化硅避雷器相比，在保護特性、通斷能力和抗污
穢等方面均有優異的特性，其ZnO電阻片的非線性極其優異，使其在正常工作下接近絕緣狀態。    但它保護殘壓較高，避雷器在線監測器無法滿足操作過電壓下頻繁動作的要求，存在工頻老化和承受荷電率和熱平衡條件的限制，這對于保護電動機類絕緣耐壓水平的設備來說還存在不足的。

帶串聯間隙氧化鋅避雷器由于增加了串聯間隙，MOA可以用數量較少的ZnO電阻片，避雷器在線監測器這時殘壓可以做的很低，如果火花間隙的放電
電壓也很低，則可使避雷器既有很低的保護水平又不致因為泄漏電流阻性分量大以及由此帶來的劣化現象和功率損耗問題。    有串聯間隙的MOA與無間隙MOA相比，具有較高的耐受系統暫過電壓能力，可在系統發生接地故障時保證自身，而且具有較低的雷電沖擊放電電壓和殘壓水平，可以為絕緣水平比較弱的設備提 供良好的保護，特別適用于中性點非有效接地系統使用。    三相組合式有串聯間隙氧化鋅避雷器，它在相
間和相地之間都連接有一定比例的ZnO電阻片或帶火花間隙，是一種復合型避雷器，該過電壓保護裝置對相間過電壓有比較好的保護作用。組合式過電壓保護器因采用復合絕緣結構，所以在安裝上受開關柜尺寸的影響較小，因此越來越被人們所認可。三、過電壓保護器的安裝及接線是否方便？    非常方便。我公司生產的過電壓保護器無論戶內和戶外的，都有專門的安裝底座和接線端子，避雷器在線監測器適合各種狀況的安裝及接線，
TBP型復合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內（戶外型產品可露天使用）
 。TBP三相組合式過電壓保護器，對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想保護裝置。

---
