南平大電流發生器 功率的估算電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構（包括C形結構），均是指繞組所包裹的那段芯柱的橫斷面（矩形）面積。在測得鐵芯截面積S之后，即可按P＝S2/1．5估算出變壓器的功率P。式中S的單位是cm2。例如：測得某電源變壓器的鐵芯截面積S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各種誤差外，實際標稱功率是30W。三、各繞組電壓的測量要使一個沒有標記的電源變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是基本的任務。現以一實例說明判斷方法。例：已知一電源變壓器，共10個接線端子。試判斷各繞組電壓。步：分清繞組的組數，畫出電路圖。用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。第二步：確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻的是初級繞組。第三步：確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。四、各次級繞組電流的確定變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I＝2D2，可求出該繞組的輸出電流。式中D的單位是mm。損耗

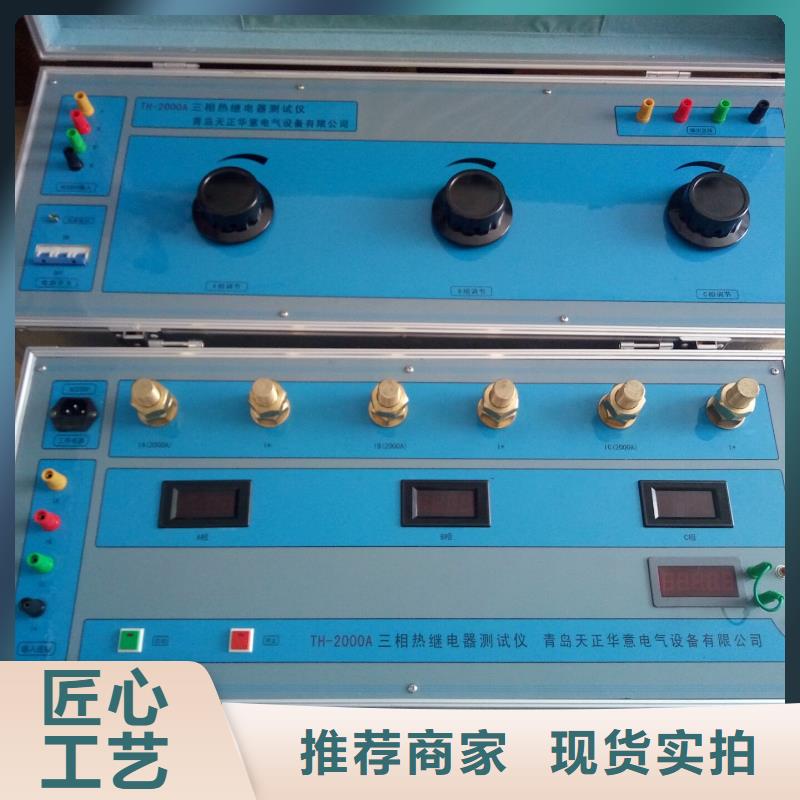

南平大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢

南平大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

南平大電流發生器 繼電器一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。3.1.2.6接線端子這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。使用條件：供電電源：DC直流24V，兩相交流220v，（-10％，＋15％），50HZ防護等級：IP41或IP20環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85％（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。3.1.3溫升試驗控制監測系統技術說明3.1.3.1.技術參數3.1.3.1.1、電源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系統，軟件界面友好，可同時監測溫升試驗系統的各項參數，包括調壓器輸入電壓、調壓器輸出電壓、調壓器輸出電流、升流器輸出電流及電流頻率等。升流器輸出電流的電流測量誤差為0.5％，頻率測量誤差為0.5％。系統具有自動穩流功能，即預先設定相應的輸出電流及偏差，溫升設備輸出值能保持穩定，電流值偏差要求為0~1％。3.1.3.1.3、控制系統分為本地控制和計算機軟件控制，可對調壓器進行合閘、分閘、緊急分閘操作，并應有電源指示功能；能夠控制調壓器三相同時升壓、降壓及每相分別升壓、降壓，并有相應指示燈顯示；能對調壓器配備的風機進行開啟、停止操作。3.1.3.1.4、設有調壓器零位合閘功能；分閘后調壓器應自動回零，且調壓器不在零位時不能合閘。3.1.3.1.5、抗電磁干擾。3.1.3.1.6、該系統需配備工控機一臺。

<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢

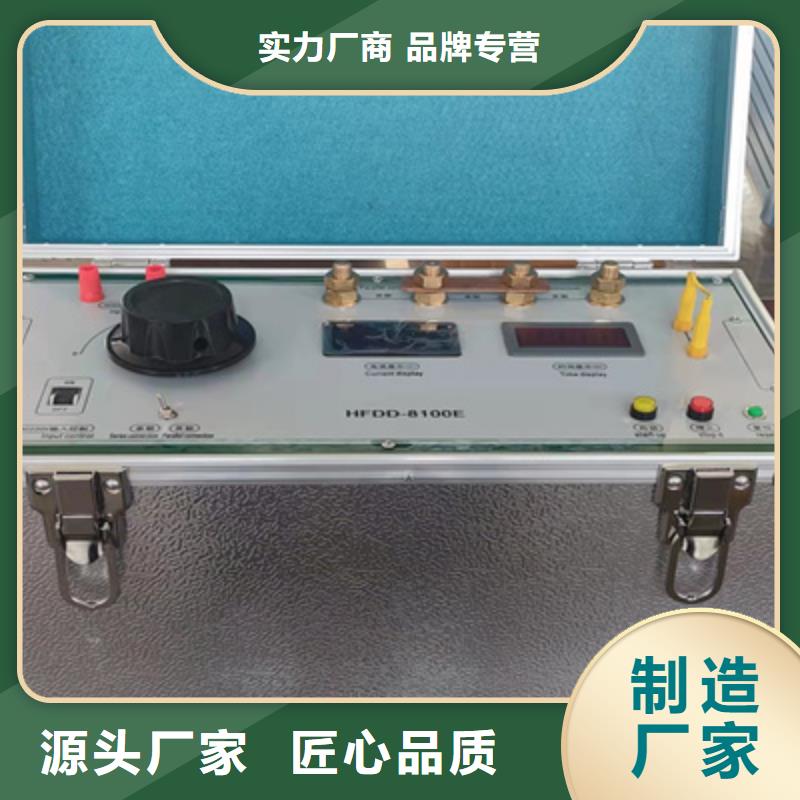

南平大電流發生器2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 輸出電流： AC0～1500 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞2V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11保護設置：過流、過壓三、工作原理1.原理框圖2.工作原理儀器測量線路包括電流測量回路和自動控制回路。由16位單片機運用計算機數字化實時采集方法，通過測量電流信號幅值，根據電流比例關系，可推算出電流值，通過測量電流信號幅值與設定電流值進行比較實現自動計時和控制的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、 大電流輸出端子：通過該端子進行電流輸出。2、顯示屏：電流值、輸出時間在此顯示。3、電源輸入：市電AC220V接入端子。4、電源開關：采用雙通道空氣開關來控制設備電源。5、操作按鍵：實現人機對話

<南平>天正華意電氣設備有限公司
開關柜通電試驗臺歡迎電詢 <南平>天正華意電氣設備有限公司

南平大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

<南平>天正華意電氣設備有限公司
<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢
<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢

南平大電流發生器主要技術參數額定容量（常用參數）：10kVA輸入電流：AC 0 ～ 27A輸出電壓：AC:10V DC 0 ～10V輸出電流：AC 0 ～ 1000A DC 0 ～ 1000A 電壓測量精度：0.5 ％FS ± 3 字電流測量精度：0.5 ％FS ± 3 字計時長度：0 ～ 48小時電源電壓：AC380V ±10％50Hz±1 Hz四、操作說明在系統上電后，PLC會自動判斷調壓器是否歸零，如未歸零則將調壓器歸零，在調壓器歸零過程中，除急停按鈕外，任何操作都不能執行。1.系統啟動界面。自動測試：點擊后進入自動測試，設置流程，設置完成后進入自動測試項目，啟動后系統將按照設置進行測試。自動測試模式下，設備上的操作按鈕，除急停按鈕外，其他按鈕都不能進行操作。手動測試：點擊后直接進入手動測試模式。在次模式下，需要人工控制，設備啟停，電流的增減操作。查看數據：可以查看7天以內的自動測試和手動測試的相關數據。并能將數據存儲到U盤當中。注：請注意及時保存相關測試數據，以防超過時間，數據丟失。系統設置：主要對被測件的保護溫度進行設置，防止被測件溫度過高，燒毀被測件。

<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢

南平大電流發生器 點擊開始菜單的自動測試按鈕，系統進入自動測試流程。在設置界面可對相關參數進行設置。自動測試中，可以執行單次長時間大電流輸出測試，也可依據溫度或是依據時間進行多次大電流輸出測試。通過選擇按鈕“依據溫度重復試驗”，“依據時間重復試驗”進行選擇重復試驗的方式，如果按鈕被按下即選中此種試驗方式，同時按鈕用紅色字體顯示。依據溫度重復試驗的設計為，如果某一溫度達到溫度上限，則停止電流輸出，等待溫度下降到溫度下限，此時如果某一溫度下降到溫度下限，則啟動溫度輸出。直到達到輸出設定次數。系統停止。當上下限溫度設為0時，系統將自動屏蔽該溫度依據時間重復試驗的設計為，啟動后系統開始計時，同時電流上升到指定電流，并保持。當到達輸出時間是，停止電流輸出，同時暫停時間開始計時，到達暫停時間后重新啟動電流輸出，如此重復，一直到設定的重復次數后停止測試。

<南平>天正華意電氣設備有限公司 開關柜通電試驗臺歡迎電詢

南平大電流發生器 說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。5.試驗過程中若需要停止或出現異常現象，按一下“急停”鍵，系統將自動歸零，并切斷輸出。6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。七、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。八、簡要的故障排除故障現象 原因分析 排除方法 備注開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替2)設備內部保險管未安裝好或開路 重新安裝保險管或更換保險管 輸出電壓達不到額定值 1)輸入電壓不相符 按上的電壓 2）顯示上有無電流指示 是否顯示值大于整定值 無電流指示 1)設備內部插件松動 檢查設備，排除故障 2)試驗回路有開路故障 檢查試驗回路排除開路故障 九、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流380V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

<南平>天正華意電氣設備有限公司

南平大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。

南平大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

南平大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。
