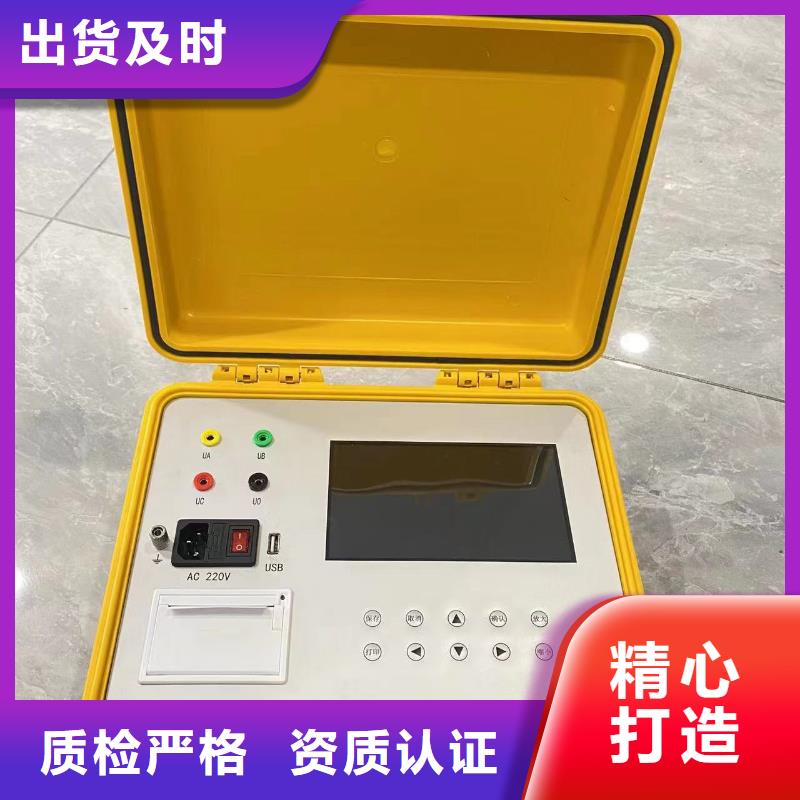

變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。圖12 時間設置界面七、波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖

變壓器有載開關測試儀開關轉換完后，儀器顯示：藍色的線條是儀器自動分析數據標定的線條，可以人性化的改動。此圖為變壓器有載開關有斷點的波形，白顏色的圓圈是提醒用戶注意。⑥點擊“”放大變形顯示，調整數據：可以選擇 A相 B相 C相 分別查看按上下可以修改坐標，藍色的線條一起移動，使測試的結果更加準確。返回上級屏幕這個時候要點擊保存。⑦點擊“打開”可以查詢，保存 刪除 導出數據文件導出文件刪除二．不帶繞組測試①．有中性點的把有載開關的U V W 三相的1 2 3 45。。分別連接在一起儀器的A B C O分別對應的接在U V W和中性點上，接線方式 YO 測試方法和帶繞組測試一樣。②. 沒有中性點的把有載開關的U V W 三相的1 3 5 7。。分別連接在一起2 4 6 8。。分別連接在一起儀器的A B O分別對應的接在U V W上，接線方式Y(jié) 測試方法和帶繞組測試一樣③. 對于中間調壓的有載開關U V W 三相的1 2 3 4.。。。分別連接在一起U V W 三相的另外一端都連接在一起作中性點儀器的 A B C O分別對應的接在U V W上和作的中性點上接線方式 YO 測試方法和帶繞組測試一樣。

變壓器有載開關測試儀使用相對濕度： 更換屏幕內容，← 這個可以取消輸入的。存儲目錄：當有外接U盤時，儀器優先外接U盤保存和讀取數據，也可以選擇內存保存和讀取數據；（在測試中間的時候插入U(xiǎn)盤要等測試結束才默認U盤）檔 位：點擊“向上換檔” 后面顯示“1—2” 點擊 可以選擇 1—2 2—3…..8—9A9A—9B9B—9C…..34—35點擊“向下?lián)Q檔” 后面顯示“35—34” 點擊 可以選擇 35—34 34—33…..9C—9B9B—9A9A—8…..2—1點擊：9A 就不停9A檔，直接8—9B 或者 10—9B自動切換檔位：選擇了自動切換檔位，變壓器上的充電電流不停，不用重新設置變壓器的參數，可以實現連速測試，節約測試時間；注意：在選擇自動的時候有些單位不用9A—9B，這個時候要人來選擇跳過，方便后面的自動換檔。繞 組 方 式： 接線方式（這個決定了電阻的算法，一定要正確）；YO型接線是變壓器有中性點的；Y 型接線是變壓器沒有中性點引出的；△ 型接線 在測試的時候要嚴格按照屏幕顯示的接線，（A→C B→C)測試一組完成，把變壓器有載開關返回剛才測試的檔位（不加測試電流），再測試另外一組(A→B C→B)(光標要點黑)，后面三相的結果都顯示在一屏，可以顯示三相同期性。充 電 電 流：0.2A 10Ω～100Ω 0.5A 4Ω～40Ω1A 1Ω～20Ω 3A 0.5Ω～6Ω3A 0.1Ω～1Ω觸 發 電 阻：在選擇0.2A/ 0.5A/1A/3A(0.5Ω～6Ω)的時候不用選擇，儀器內部有默認值。在選擇3A(0.1Ω～1Ω)電流時要根據現場有載開關過渡電阻值來變換，這個時候用選擇比銘牌過渡電阻低的電阻值，以免誤觸發。讓顯示的波形更加完整。④點擊“確認”進入等電阻值顯示穩定后（換流變壓器充電時間要長些）。⑤點擊“開始測試”進入在選擇了自動切換檔位后 現在“開始測試”變換為“繼續測試” 等這個檔位測試結束，可以點擊“繼續測試”出現上面的界面。不用來回的設置參數和充電。
