產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 15 |
工作溫度 | 45 |
范圍 | 沖擊電流發生器2025已更新(今日/咨詢)供應范圍覆蓋福建省、福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 延平區、順昌縣、蒲城縣、光澤縣、松溪縣、政和縣、邵武市、武夷山市、建甌市、建陽區等區域。 |

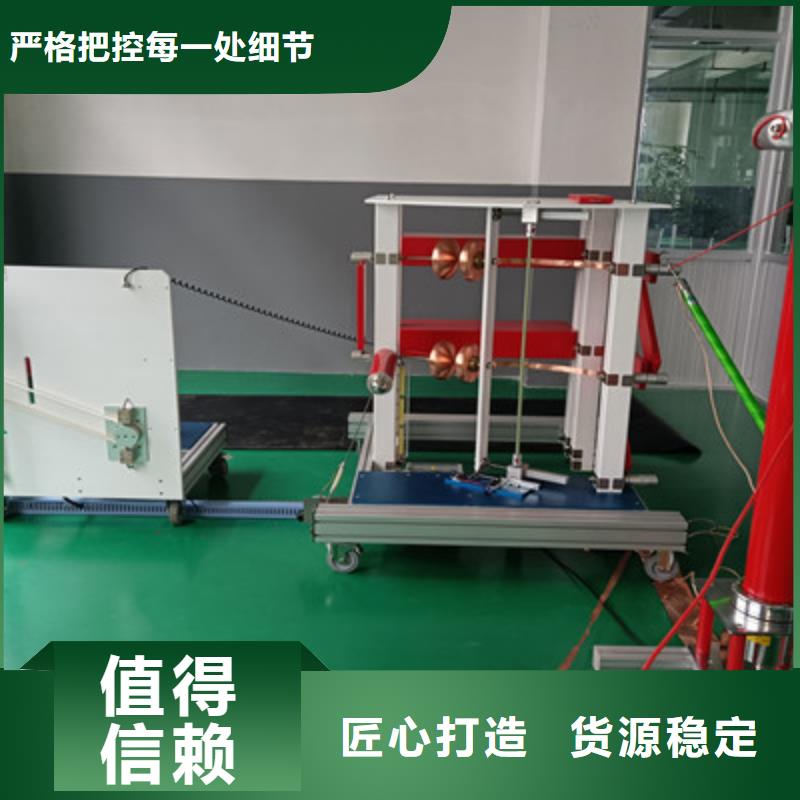

南平雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置,用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能,沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波,標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置,其基本原理框圖如下:沖擊大電壓測試裝置框圖設備總共分為以下四個部分:1)高壓直流充電單元;2)沖擊設備本體:電容器/電阻和電感3)放電裝置和測試箱;4)手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下:三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度:-20℃~+40℃,空氣相對濕度不大于85%(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度,移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波,波形畸變率小于3%,頻率50Hz,電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點,接地電網應有良好的沖擊特性,穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時,發生器高壓端對周圍接地物體的小。
南平雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數400kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為2000,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為:2000:1 刻度因數不確定度 Kε≤1%過沖:β≤20%部分響應時間:≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只,電流測量10KA;滿足上述測量的電流的要求,響應時間滿足國際規定的要求,配齊測量電纜一根;7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套;調波電感一套;調波電阻一套。1、配置調波是本體串聯并所需的連接件;2、調波電感、電阻、均采用固定的繞線方便替換,調波器件具有足夠發熱容量,電動力和良好的絕緣性能,結構緊湊和穩定的性能;
<南平>天正華意電氣設備有限公司 沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器 自動生成測試圖形5.10.1峰值測量: 雙通道沖擊峰值電壓或電流測量模塊,2%測量準確度。5.10.2波形測量: 泰克數字示波器及專用衰減器采樣率:2GS/s帶寬:100M垂直分辨率:9bit 2通道記錄長度:10k點5.10.3波形處理:計算機處理系統臺灣品牌計算機:作為測試數據管理系統軟件: ICM-3000沖擊數字采集測量軟件5.10.4屏蔽操作臺體及隔離濾波電源5.10.5 ICM沖擊數字采集測量系統沖擊數字采集測量系統由各種前置高壓側的沖擊分壓/分流器(或羅克夫斯基線圈)、測量傳輸電纜、后臺低壓側二次衰減器(或匹配器)、示波器或高速采集卡、計算機、采集測量控制軟件組成;在高壓沖擊試驗中所產生的各種波形,該系統可自動完成采集、傳輸、測量、計算、處理、記錄、保存、打印等功能,能滿足各種不同的高壓沖擊試驗中對波形數據的采集及測量的需求,系統、高速、、可靠,完全符合和滿足IEC1083-2、GB/T16896.1標準;其中ICM-3000A沖擊數字采集測量軟件是一套高性能的測量控制軟件。該軟件與Tektronix公司數字示波器配套使用,它能夠通過GPIB接口、RS232串口、USB口、以太網接口方便靈活地遠程控制示波器,完成高壓沖擊試驗的采集測量,能在Windows2000/ WindowsXP/Vista操作系統下穩定地運行,其操作簡單直觀。
<南平>天正華意電氣設備有限公司 沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體(Haefely結構)1、結構特點(含直流充電裝置) 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為18級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統:電容器的高壓端各有一套自動接地裝置(德國Highvolt公司技術),當停止充電或按下緊急按鈕時自動接地系啟動,發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式,充電電壓為100kV。手動、自動控制調壓,從零至150KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化裝置,外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。
沖擊電流發生器2023已更新(今日/咨詢) <南平>天正華意電氣設備有限公司南平雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置,用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能,沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波,標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度:-10℃~40℃3.環境濕度:相對濕度不大于85%4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分:高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分:工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分:無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分:
南平雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有:滿足10kV35kV電壓等級開關,變壓器,互感器等試品雷電沖擊全波耐壓試驗;雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓:400kV2、額定級電壓:100kV3、標稱能量:20kJ4、沖擊總電容:0.25微法(脈沖電容器2微法/75千伏,共8臺).5、總級數:4級6、標準波形參數:(1) 標準雷電沖擊電壓全波,1.2/50s電壓利用系數>85%(空載400PF時大于90%);沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10%標稱電壓8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。
<南平>天正華意電氣設備有限公司 沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器沖擊發生器本體尺寸:高1826.5*寬1680*長2860(單位:mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式,電容器為無感結構,低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上,底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置,以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成,每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量: 400pF部分響應時間 Tα≤100nS過沖β≤20%刻度因數不確定度 Kε≤1%弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器,分壓比為、1000:1,分壓比精度小于±1%;分壓器為可移動式,頂部裝有均壓裝置,高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪,方便分壓器整體移動。
<南平>天正華意電氣設備有限公司 沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度:1000m環境溫度:-5℃~+40℃相對濕度:90%日溫差:25℃使用環境:戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85%(空載300PF時大于90%);沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10%標稱電壓8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。
南平雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷,功能強大,科學嚴謹的數據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能:在線測量:與示波器相連接,分析沖擊電壓設備輸出到示波器的波形,并將分析結果和波形顯示在PC界面,同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打??;輔助功能:包括參數和注冊信息的備份,示波器的讀寫操作,數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序,如下圖所示,進入測量界面(如圖4-1),圖4-1 測量分析主界面在主頁面上包括4個部分,下拉菜單,操作快捷工具按鈕,波形顯示和信息狀態,下面分別進行介紹1.1.1.下拉菜單包括“參數設置”,“示波器”,“工具”和“退出”按鈕?參數設置:包括3個子菜單,用來設置系統參數,和實驗相關參數,使系統按照設定運行。?示波器:有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單(右圖):主要是一些附加的處理波形和處理數據的功能,包括“數據庫處理”,保存波形,讀取示波器地址,讀入其他格式的數據文件,保存數據到Excel。?退出系統:點擊后系統退出。?右鍵菜單:在波形區域點擊鼠標右鍵,彈出右鍵菜單,主要可以對波形進行快速處理。1.1.2.工具欄:快速操作對波形的處理,及開始測試的控制(下圖)。1.1.3.波形顯示:占據整個屏幕90%以上的區域??梢燥@示波形參數,可以進行類似于示波器的測量分析操作。1.1.4.狀態欄:顯示系統運行的狀態,以及保存數據的路徑。1.2.參數設置: 1.2.1.試驗參數:快捷鍵F1,設置與試驗相關的參數,圖4-2所示,包括“基本信息”嗎、和“試驗參數設置”兩部分。
南平雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀,遵守現場的各項規章和制度;有責任感和事業心,按時到位;現場負責人了解設備的設計,熟悉其結構,可正確進行現場指導;現場服務人員身體,適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試,進行試運行和性能驗收試驗。調試前,現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題,則由供方負責?,F場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整,調試報告、驗收報告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行,我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件,并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障,我們將在24小時內到達現場進行維修。7.2.4 保修期內,非用戶人為造成,元件在正常使用過程中損壞,我們將無償進行更換。如果某類元件損壞數量大,確實該元件存在質量問題,我們將對此元件進行改進,并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系,有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點,接地電阻<0.5Ω!有需方提供標準的接
沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗,記錄試驗值。3、試驗電壓峰值:Umax=3Uo,其中Uo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如:額定電壓為10KV電纜,單相額定電壓 Uo:Uo=10/√3kV所以試驗電壓峰值為:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、試驗時間:3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時,可將試品電纜三相線芯并聯后,同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源,設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值,然后開始升壓試驗。升壓過程應密切監視高壓回路,監聽試品電纜是否有異常響聲。升至試驗電壓時,即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后,儀器自動停機。試驗中若無破壞性放電發生,則認為通過耐壓試驗。8、在升壓和耐壓過程中,如電流異常增大,電壓不穩,試品電纜發生異味,煙霧或異常響聲或閃烙等現象,應立即停止升壓,停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的,則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致,應將試品電纜清潔干燥處理后,再進行試驗。9、試驗過程中,如果遇到非試品電纜絕緣缺陷使儀器出現過流保護,在查明原因后,應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗
<南平>天正華意電氣設備有限公司南平雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置;(2)采用油浸式充電變壓器,次級電壓85kV,額定容量5千伏安;(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV,平均電流0.2A,高壓整流硅堆安裝在充電變壓器前面,可倒換充電電壓極性;(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上;(5)采用雙邊對稱恒流充電方式;(6)自動控制時,恒流充電裝置在10%~額定充電電壓范圍內,實際充電電壓與整定電壓偏差不大于±1%,充電電壓的不穩定性不大于±1%,充電電壓的可調精度為1%;(7)直流電阻分壓器2只,采用50kV,300M,油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內,低壓臂上的電壓信號用屏蔽電纜引入控制臺內;(8)自動接地開關采用電磁鐵分合接地機構,試驗停止時可自動將主電容器短路并經保護電阻接地;(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻,自動接地開關和絕緣支柱等安裝在一個底盤上;2.本體部分(1)主體結構形式采用四柱結構,由4只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成1級,主體設備為2級,組成組合塔式結構,各級逐級疊裝,拆裝檢測方便,整體結構穩定;(2) 本體采用不對稱恒流充電方式,恒流調壓,從零至整定電壓連續可調,點火放電瞬間充電電源自動關斷,每級額定電壓100kV;(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等,所有同步放電球均裝在封閉的絕緣內,通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F,直流工作電壓50kV,電容器電感0.2H,復合膜油浸絕緣,電容器在正常的工作狀態和工作環境下,電容器出線套管能夠承受垂直拉力15kg,同時保證不損壞和滲漏油;
南平雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗,記錄試驗值。3、試驗電壓峰值:Umax=3Uo,其中Uo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如:額定電壓為10KV電纜,單相額定電壓 Uo:Uo=10/√3kV所以試驗電壓峰值為:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、試驗時間:3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時,可將試品電纜三相線芯并聯后,同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源,設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值,然后開始升壓試驗。升壓過程應密切監視高壓回路,監聽試品電纜是否有異常響聲。升至試驗電壓時,即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后,儀器自動停機。試驗中若無破壞性放電發生,則認為通過耐壓試驗。8、在升壓和耐壓過程中,如電流異常增大,電壓不穩,試品電纜發生異味,煙霧或異常響聲或閃烙等現象,應立即停止升壓,停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的,則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致,應將試品電纜清潔干燥處理后,再進行試驗。9、試驗過程中,如果遇到非試品電纜絕緣缺陷使儀器出現過流保護,在查明原因后,應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗
<南平>天正華意電氣設備有限公司 沖擊電流發生器2023已更新(今日/咨詢)南平雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似,連線方法如圖11所示。在確定試驗電壓和試驗時間時,應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理,以免發生意外。儀器有故障,應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs(±30%)50μs(±20%) 電壓:標稱電壓20~200kV(±1%)。2.其它技術特點與優勢:采用觸摸屏+PLC控制系統,全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器
