10A接地引下線導通測試儀 2023已更新(今日/標準)

保定接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打?。哼x擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

<保定>天正華意電氣設備有限公司

保定接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

保定接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

<保定>天正華意電氣設備有限公司
10A接地引下線導通測試儀 2023已更新(今日/標準)

保定接地導通測試儀、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流有兩種模式：一，內電源模式電流5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二，外電源模式電流20A可以對不同要求的地網進行各種電流下的測量。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量接觸電壓、跨步電壓、電壓梯度等特性參數4、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間3、存儲采用鍵盤漢字輸入，方便查詢4、跨步電壓完畢，電壓值可以輸入打印5、用外電源模式可以擴展到大電流測量

10A接地引下線導通測試儀 2023已更新(今日/標準) <保定>天正華意電氣設備有限公司

保定接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

保定接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變為開始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

10A接地引下線導通測試儀 2023已更新(今日/標準)

保定接地導通測試儀接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6寸彩色LCD顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。S455 APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向導功能，使用方便。便捷的數據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。

保定接地導通測試儀TH-10A抗干擾接地導通測試儀主要用于接地裝置的電氣完整性測試，采用離散傅里葉展開技術，即諧波分析（FFT）及數字濾波實現抗干擾，保證在交流信號與直流信號疊加情況下準確分離出直流分量。運行變電站或電廠由于中性點零序電流在地網中的分布導致測試點之間工頻干擾電壓遠大于測試導通時的直流壓降，引起疊加導致測試結果偏大。在行標DL/T475-2017《接地裝置特性參數測量導則》將接地導通的判據由原標準限值0.2歐姆調整為現0.05歐姆標準限值，因此，傳統的單一功能的接地導通測試儀的測試結果由于工頻干擾電壓的影響導致測試數據往往偏大，不能準確對接地導通狀況進行判斷。本儀器內置交流干擾抑制器電路，通過數字濾波電路保證在較大交流信號中分離出微小直流信號，在交流干擾電壓信號與直流電壓測試信號之比為20:1的條件下仍可將直流信號準確分離測試，可有效解決運行變電站工頻干擾電壓對測試結果的影響。

<保定>天正華意電氣設備有限公司 10A接地引下線導通測試儀 2023已更新(今日/標準)

保定接地導通測試儀測試完畢后一定要先按復位鍵，方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、響應速度快，測量數據穩定，測試過程中自動刷新數據。6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。7、不掉電時鐘及不掉電存儲器，可保存數據。8、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0.5mΩ～1Ω (10A檔)0～100KΩ （自動檔）4、準確度： 0.2％5、工作溫度：-10～40℃6、工作濕度：＜80％RH，不結露五、系統介紹 儀器面板見圖一圖一1、交流開關：選擇交流工作方式，執行開機/關機操作。（打開交流開關時，請確保直流開關處于關閉狀態）。2、交流電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。3、直流開關：選擇直流工作方式，執行開機/關機操作。（打開直流開關時，請確保交流開關處于關閉狀態）。4、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。5、I＋、 I- ：電流輸出端子，I＋為輸出電流正，I-為輸出電流負。6、V＋、V- ：電壓輸入端子，V＋為電壓線正，V-為電壓線負。7、接地柱：儀器接地，保護設備及人身。8、打印機：微型打印機，打印輸出測試數據。

保定接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作?？嘏c歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

10A接地引下線導通測試儀 2023已更新(今日/標準)

保定接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變為“0”繼續循環） ，當變為5之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變為“.”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變為全部反顯，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

保定接地導通測試儀、保護功能完善，性能更可靠。4、響應速度快，自動刷新數據。5、采用立式機箱結構，結構牢固，便于現場使用。6、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。7、點陣式液晶，中文菜單。8、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω（5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2％4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80％RH，無結露7、工作電源：AC220V±10％，50HZ±1HZ五、系統介紹儀器面板見圖一 1、顯示屏：128×32點陣液晶顯示器，中文操作。2、電流表頭：指示輸出電流。3、輝度調整：可調整顯示字符的對比度。4、打印機：打印測量電阻值結果。5、按鍵：執行儀器各種操作：復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。選擇/打印：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。6、電源～220V： AC220V電源插座（帶保險）及儀器電源開關。7、 ： 接地柱，為整機外殼接地用，屬保護地。8、接線柱：I＋、I-：輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V-：采樣電壓接線柱，V＋為電壓線正端，V-為電壓線負端。

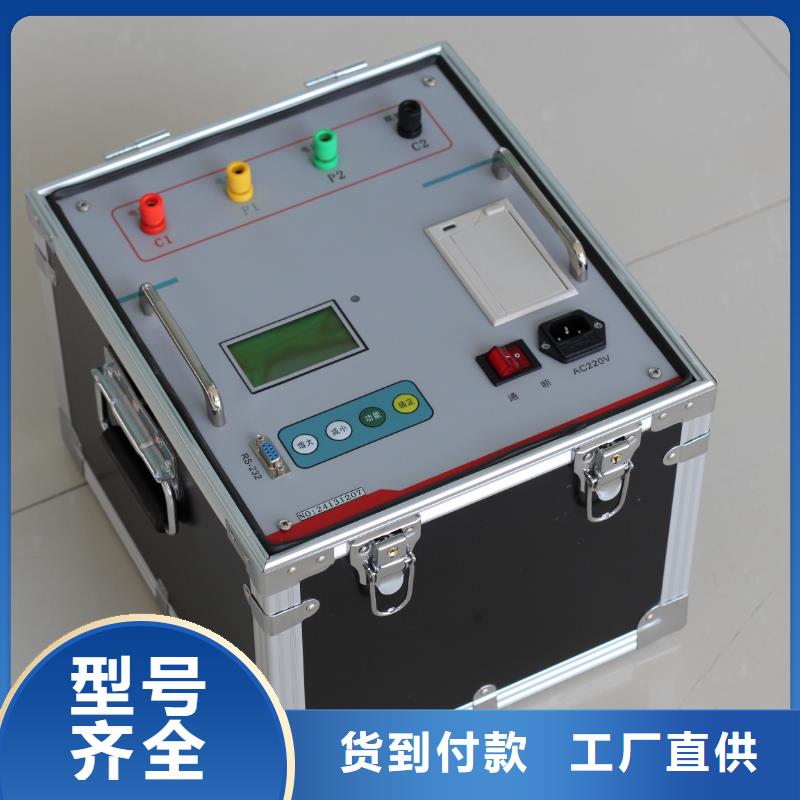

保定接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

---
